标准LL系列板式链

板式链是仅用链板和销子构成的链条，又被称为平衡链。LL系列板式链的零件源于ISO滚子链标准，链板的外形尺寸和销轴直径等同于同节距欧标滚子链的外链板和销轴。是一种轻系列板式链，适于直线往返传动结构。适用于断裂载荷与重量比率高，成本低的应用环境。要求载荷为静态载荷，且低频率，低速度运动。

应用领域

汽车生产

机械工程

起重设备与叉车

港口机械

社会设施

建筑行业

医疗行业

产品手册索取



产品特点

LL系列板式链的零件源于ISO滚子链标准，链板的外形尺寸和销轴直径等同于同节距欧标滚子链的外链板和销轴。

板式链条仅由链板和销子构成。链板被销子连接起来，承受链板受到的张力。

外链板和销子为过盈配合，销子为铆接。内链板、中链板和销子为滑动配合。

LL系列板式链是一种轻系列板式链，适于直线往返传动结构。

适用于断裂载荷与重量比率高，成本低的应用环境。要求载荷为静态载荷，且低频率，低速度运动。

能够在恶劣的工作环境下工作，如高温、高湿度、粉尘等环境。

在长时间运行过程中不易变形和断裂，保证了链条的稳定性和可靠性。

链轮的型号根据客户要求的尺寸和系列来定制。

在选择链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。

产品广泛应用于社会设施、起重与叉车行业、建筑行业、机械工程 、电子行业 以及汽车生产行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

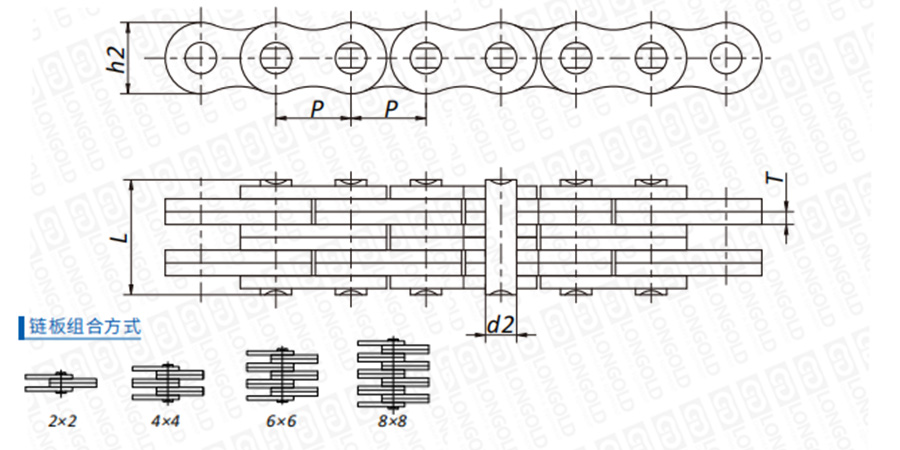

■链条结构详见如上图

上图为标准LL系列板式链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■链条尺寸

隆德链号

节距

链板组合

链板高度

链板厚度

销轴直径

销轴长度

参考重量

抗拉强度

PDF图纸

DXF图纸

P

h2

max

T

max

d2

max

L

max

q

mm

mm

mm

mm

mm

kg/m

LL0622

9.525

2×2

8.20

1.04

3.28

6.20

0.22

请咨询

请咨询

请咨询

LL0644

9.525

4×4

8.20

1.04

3.28

10.70

0.42

LL0666

9.525

6×6

8.20

1.04

3.28

14.90

0.62

LL0822

12.70

2×2

10.60

1.60

4.45

8.90

0.42

LL0844

12.70

4×4

10.60

1.60

4.45

15.60

0.84

LL0866

12.70

6×6

10.60

1.60

4.45

22.00

1.24

LL0888

12.70

8×8

10.60

1.60

4.45

28.50

1.64

LL1022

15.88

2×2

13.70

1.60

5.08

9.20

0.54

LL1044

15.88

4×4

13.70

1.60

5.08

15.80

1.06

LL1066

15.88

6×6

13.70

1.60

5.08

22.10

1.57

LL1088

15.88

8×8

13.70

1.60

5.08

28.80

2.10

LL1222

19.05

2×2

16.00

1.85

5.72

10.40

0.73

LL1244

19.05

4×4

16.00

1.85

5.72

17.90

1.44

LL1266

19.05

6×6

16.00

1.85

5.72

25.40

2.15

LL1288

19.05

8×8

16.00

1.85

5.72

32.90

2.84

LL1622

25.40

2×2

21.00

3.10

8.28

17.20

1.52

LL1644

25.40

4×4

21.00

3.10

8.28

29.60

2.90

LL1666

25.40

6×6

21.00

3.10

8.28

42.40

4.30

LL1688

25.40

8×8

21.00

3.10

8.28

54.90

5.71

LL2022

31.75

2×2

26.40

3.70

10.19

20.10

2.33

LL2044

31.75

4×4

26.40

3.70

10.19

33.80

4.40

LL2066

31.75

6×6

26.40

3.70

10.19

50.10

6.79

LL2088

31.75

8×8

26.40

3.70

10.19

64.00

8.90

LL2422

38.10

2×2

33.40

5.00

14.63

28.40

4.47

LL2444

38.10

4×4

33.40

5.00

14.63

46.30

8.22

LL2466

38.10

6×6

33.40

5.00

14.63

66.40

12.22

LL2488

38.10

8×8

33.40

5.00

14.63

86.60

16.30

LL2822

44.45

2×2

37.08

6.00

15.90

32.20

5.40

LL2844

44.45

4×4

37.08

6.00

15.90

56.40

10.53

LL2866

44.45

6×6

37.08

6.00

15.90

80.80

15.68

LL2888

44.45

8×8

37.08

6.00

15.90

105.20

20.83

LL3222

50.80

2×2

42.00

6.40

17.81

34.80

6.39

LL3244

50.80

4×4

42.00

6.40

17.81

60.60

12.46

LL3266

50.80

6×6

42.00

6.40

17.81

86.40

18.52

LL3288

50.80

8×8

42.00

6.40

17.81

112.20

24.65

LL4022

63.50

2×2

52.76

8.00

22.89

42.20

10.36

LL4044

63.50

4×4

52.76

8.00

22.89

74.40

20.22

LL4066

63.50

6×6

52.76

8.00

22.89

106.50

30.07

LL4088

63.50

8×8

52.76

8.00

22.89

140.0

39.98

LL4822

76.20

2×2

63.88

10.00

29.24

54.60

15.94

LL4844

76.20

4×4

63.88

10.00

29.24

92.60

31.38

LL4866

76.20

6×6

63.88

10.00

29.24

133.40

46.94

LL4888

76.20

8×8

63.88

10.00

29.24

174.20

62.36


型号表示例


LL
08
22
（1）
（2）
（3）


（1）链条系列

（2）链条型号

（3）链板组合方式：2×2


订购方法

标准包装订购

一般按标准包装为单位备常规库存，1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
