F03系列磁性转弯轨道

磁性转弯轨道结合了金属和塑料链板两个系统，即金属顶板链和塑料顶板链能安装在相同的磁性转弯轨道上。将两块磁铁嵌入轨道底部，并采用一块金属板进行连接，可以吸住链条使其稳定运行，链板通过轨道时无蠕行现象以及链板与轨道完美贴合无侧翻的效果。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

机加工顶部塑料轨道部分：通常采用标准SUPREME-A材质，即纯净的UHMWPE（约7百万gr/mole），具有极佳的耐磨性。

机加工回程轨道部分：采用UHMWPE材质，分子量为4百万gr/mole，适用于严苛的应用场景，通过不锈钢自攻螺丝与顶部进行连接。

回程导块：采用UHMWPE材质，分子量为4百万gr/mole，牵引链板在适合的高度进入轨道的回程部分。

将两块磁铁嵌入轨道底部，并采用一块金属板进行连接，为轨道中运行的金属链板及配有金属销轴的塑料链板，构建一个强有力且磁力均匀的磁场。

磁铁的分布是经过缜密研究的，从而实现链板通过轨道时无蠕行现象以及链板与轨道完美贴合无侧翻的效果。

有多个不同转弯角度以及材质提供选择，满足不同的需求。

适用于：981M-K826/981M-K838/HD981M-K826/HD981M-K838/HDG981M-K826/880MRG-K826/880MRG-K838系列顶板链。

可根据客户需求定制轨道的材质以及转弯角度。

在选择轨道时，需要考虑安装尺寸、材质性质、转弯角度等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供方向以及载体。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

轨道的润滑方式取决于其配合使用的链条以及自身的材质。通过链条的型号、材质以及轨道本身材质决定润滑方式。

不同材质轨道使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大

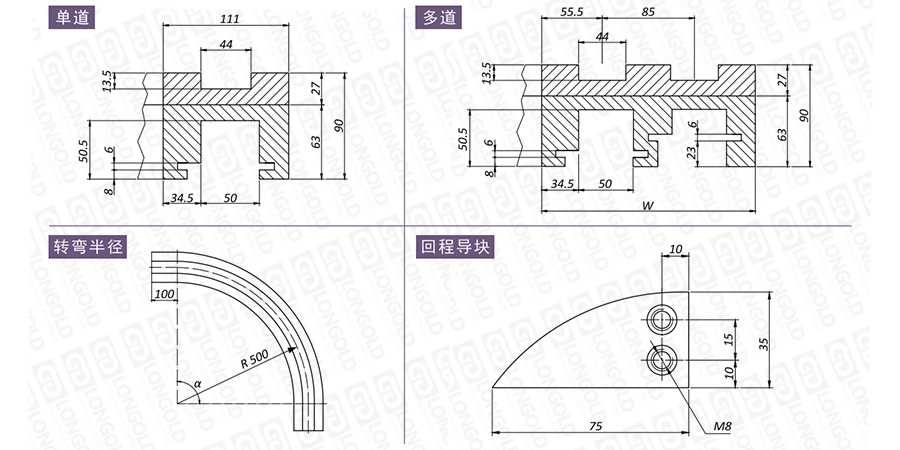

■链条本体结构详见如上图

上图为F03系列磁性转弯轨道的结构图，图中已标明部分本体尺寸。

可根据客户的需求，定制轨道的材质、转弯角度等，详细请咨询隆德技术人员。


■适用链条以及本体尺寸


转弯轨道
系列


适用链条系列

转弯半径(1)

横向节距

基本宽度

引导长度

顶部高度

总高度

PDF图纸

DXF图纸

系列

链片宽度

链片厚度

铰链宽度

R

P

B

L

U

H

mm

mm

mm

mm

mm

mm

mm

mm

F03

HDG981M

3 1/4"(83.8mm)

3.00

42.00

500.00

85.00

111.00

100.00

27.00

90.00

请咨询

请咨询

注:（1）指示内侧轨道。


■转弯角度以及型号表示


轨道
数 目


总宽度

磁性转弯轨道型号

W

转弯角度α

mm

15°

30°

45°

60°

75°

90°

1

111

MF01AFY/301

MF01AEY/301

MF01ACY/301

MF01ABY/301

MF01ALY/301

MF01AAY/301

2

196

MF02AFY/311

MF02AEY/311

MF02ACY/311

MF02ABY/311

MF02ALY/311

MF02AAY/311

3

281

MF03AFY/311

MF03AEY/311

MF03ACY/311

MF03ABY/311

MF03ALY/311

MF03AAY/311

4

366

MF04AFY/311

MF04AEY/311

MF04ACY/311

MF04ABY/311

MF04ALY/311

MF04AAY/311

5

451

MF05AFY/311

MF05AEY/311

MF05ACY/311

MF05ABY/311

MF05ALY/311

MF05AAY/311

6

536

MF06AFY/311

MF06AEY/311

MF06ACY/311

MF06ABY/311

MF06ALY/311

MF06AAY/311

注：上表对应纯净的UHMWPE材质规格型号。顶部材质可根据要求提供自润滑UHMWPE和充油聚酰胺。具体型号表示请阅读下表。


■材质

轨道材质

材质特性

适用链条

应用

顶部材质

型号表示

SUPREME-A标准材质

超高分子聚乙烯(约7百万gr/mole)，良好的耐磨性和低摩擦系数

金属顶板链，塑料顶板链

干燥或润滑条件下，理想的低/中速应用。

UHMWPE/自润滑/充油聚酰胺

如上表所示

SUPREME-L

超高分子聚乙烯(约7-9百万gr/mole)，出众的耐磨性，结合高级润滑油，确保优异的滑动性能

金属顶板链，塑料顶板链

适用于干燥或减少润滑条件下的中/高速的应用。

用"MFD"替换"MF"

SUPREME-S

特殊高级充油聚酰胺，绝佳的耐磨性与极高的PV限值。仅用于干摩擦运行。

塑料顶板链

适用于干燥条件下的高速应用。

用"MFP"替换"MF"


型号表示例


MF
01
AFY
 / 301
（1）
（2）
（3）
（4）


（1）转弯轨道材质

（2）轨道数目

（3）型号

（4）规格


订购方法

订购轨道时的注意事项

必须确认顶板链链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把链轮以及轨道的各项要求提供后进行订购。或者咨询隆德技术人员。




×
