重载单铰链,可承受较大的负荷。
厚度加强为4.8毫米,铰链宽度加强为57毫米。
配合使用冷轧奥氏体不锈钢销轴(磁性链板除外),达到更好的耐腐蚀性。
常用于输送各种食品罐装、瓶装、制药、纸包装、容器制造等行业,符合各类加工的卫生要求。
可以实现准确的定位和输送,可以进行曲线输送,满足对输送精度要求较高的生产工艺。
顶板上可直接负载运输物品,可以使输送的物品平稳地放置在上面。
可用我司882系列链轮。
可根据客户需要定制链轮的材质和轮毂部分。
在选择链轮时,需要考虑安装尺寸、速比、扭力等因素,如有需要,请咨询隆德技术人员。
产品广泛参与各类物件的输送,为其输送物料。
在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。
塑料顶板链条的润滑需求取决于其使用的材料和应用环境。一些塑料链条在设计时已经考虑了自润滑特性,不需要额外润滑。
如果链条在高温、高负载或特殊环境下工作,可能需要定期润滑以确保其正常运行并延长使用寿命。
在选择润滑剂时,重要的是要考虑润滑剂与塑料的相容性,以避免损坏塑料部件。
点击图片放大

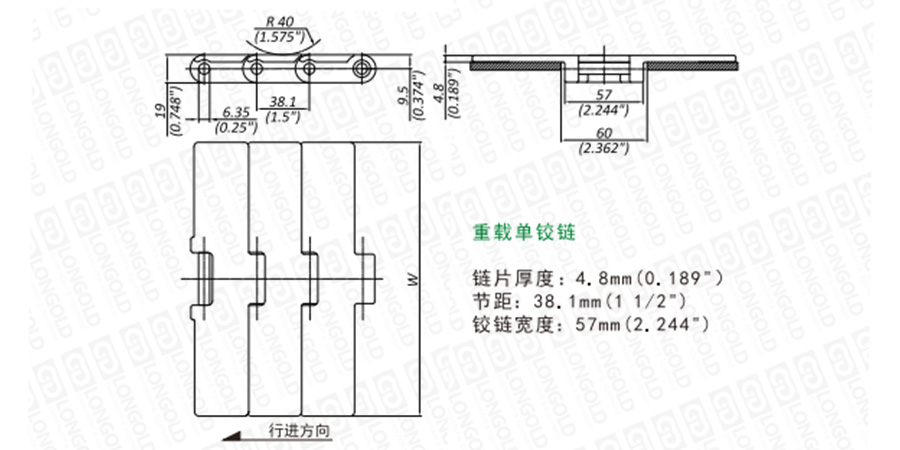

■链条本体结构详见如上图
上图为LD8257系列直行链的结构图,图纸已标明本体尺寸。
可根据客户的需求,定制规格的种类以及外观颜色,详细请咨询隆德技术人员。
■材质以及部分对应参数
隆德链号
材质
链片宽度
链片厚度
参考重量
工作负载
PDF图纸
DXF图纸
W
T
链片
销轴
mm
inch
mm
inch
kg/m
lbs/ft
LD8257-K1905-UP
高性能均聚聚甲醛(UP)
奥氏体不锈钢
190.50
7.50
4.80
0.19
2.35
1.58
LD8257-K2540-UP
254.00
10.00
4.80
0.19
2.74
1.84
LD8257-K3048-UP
304.80
12.00
4.80
0.19
3.06
2.06
注:○表示铰链打磨,X表示铰链未打磨。
LD8257 |
- |
K1905 |
- |
UP |
(1) |
|
(2) |
|
(3) |
(1)链条系列
(2)链片宽度
(3)链片材质
标准包装订购
一般按标准包装为单位备常规库存,1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
