无托盘,可直接承载的自流式链条。
ST型的特殊附件与塑料滚子的顶面高度相同。因此,可从2排平行设置的链条中的一排向另一排平滑传动。
塑料滚子的滚动摩擦系数:0.06~0.10。
塑料滚子安装在链条的节线上,即使在弯曲时塑料滚子的间隔也保持不变。
链条轻量,移动阻力小,适用于低噪音有更高要求的场景。
输送能力大,可承载较大的载荷。
输送速度准确稳定,能保证精确的同步输送。
有多种尺寸规格可供选择,满足多样化的使用需求。
链轮齿数在23齿以上时可是用B系列标准链轮。
链轮齿数在22齿以下时,链轮的轮毂会与链条的内板发生接触,因此请使用塑料辊道专用链轮。
可根据客户需求定制链轮轴以及链轮轮毂部分尺寸。
产品广泛应用于汽车、电气、食品等的零件组装生产线。
在汽车行业、电子行业、物流行业、食品等零件检查生产线。
其他各种需要方便快捷,不需要另外安装工装板直接输送物料的产线。
本体链条:NP规格、SS规格
塑料滚子:聚缩醛
挡销:SUS304
特殊附件:SUS304
卡簧:SUS301

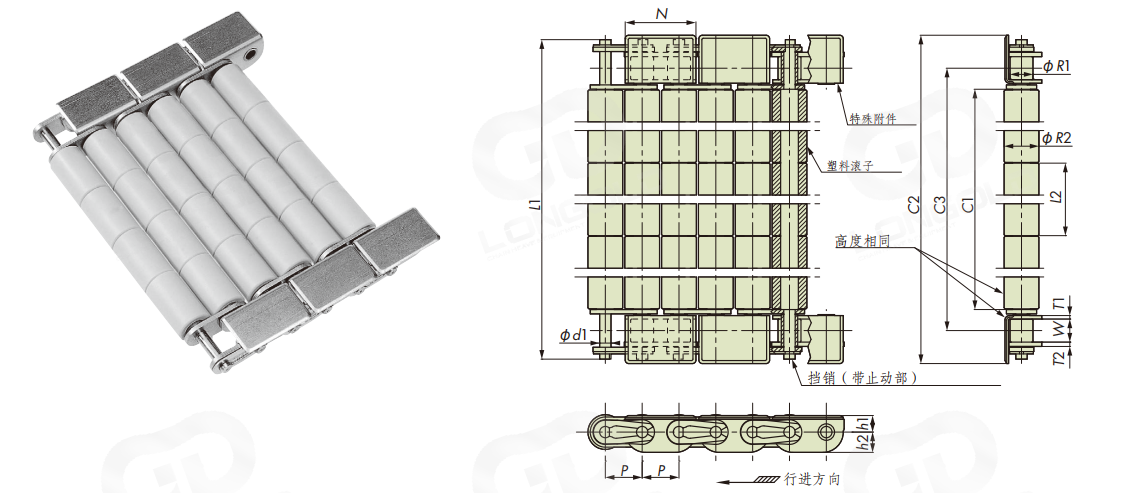

点击图片放大
■产品尺寸表
链条尺寸&形式 |
节距 |
内宽 |
滚子
(套筒外径)
|
附件高度 |
内板高度 |
附件宽度 |
附件板厚 |
内板厚度 |
销外径 |
塑料滚子外径 |
塑料滚子长度 |
容许负载 |
单位链节数 |
P |
W |
R1 |
h1 |
h2 |
N |
T1 |
T2 |
d1 |
R2 |
L2 |
kg/㎡ |
||
LDST300 |
9.525 |
4.78 |
(5.08) |
4.4 |
5.2 |
18.3 |
0.75 |
1.25 |
3.54 |
9.2 |
10.0 |
请咨询 |
100 |
LDST400 |
12.70 |
7.95 |
7.92 |
5.7 |
7.0 |
24.4 |
1.2 |
1.5 |
3.92 |
12.0 |
25.0 |
80 |
|
LDST500 |
15.875 |
9.53 |
10.16 |
7.1 |
8.5 |
30.5 |
1.5 |
2.0 |
5.00 |
15.0 |
25.0 |
64 |
链条尺寸&形式 |
型号 |
有效宽度 |
总宽 |
中心距 |
销长度 |
大致重量 |
C1 |
C2 |
C3 |
L1 |
kg/m |
||
LDST300 |
LDST305-SS |
50.0 |
75.0 |
60.4 |
74.2 |
1.75 |
LDST310-SS |
100.0 |
125.0 |
110.4 |
124.2 |
2.68 |
|
LDST315-SS |
150.0 |
175.0 |
160.4 |
174.2 |
3.61 |
|
LDST320-SS |
200.0 |
225.0 |
210.4 |
224.2 |
4.54 |
|
LDST400 |
LDST404-SS |
101.2 |
138.0 |
115.6 |
135.6 |
4.42 |
LDST404-NP |
||||||
LDST406-SS |
151.2 |
188.0 |
165.6 |
185.6 |
5.78 |
|
LDST406-NP |
||||||
LDST408-SS |
201.2 |
238.0 |
215.6 |
235.6 |
7.13 |
|
LDST408-NP |
||||||
LDST410-SS |
251.2 |
288.0 |
265.6 |
285.6 |
8.48 |
|
LDST410-NP |
||||||
LDST412-SS |
301.2 |
338.0 |
315.6 |
335.6 |
9.82 |
|
LDST412-NP |
||||||
LDST414-SS |
351.2 |
388.0 |
365.6 |
385.6 |
11.17 |
|
LDST414-NP |
||||||
LDST416-SS |
401.2 |
438.0 |
415.6 |
435.6 |
12.52 |
|
LDST416-NP |
||||||
LDST500 |
LDST504-SS |
101.2 |
145.2 |
119.0 |
142.8 |
6.16 |
LDST504-NP |
||||||
LDST506-SS |
151.2 |
195.2 |
169.0 |
192.8 |
8.08 |
|
LDST506-NP |
||||||
LDST508-SS |
201.2 |
245.2 |
219.0 |
242.8 |
9.88 |
|
LDST508-NP |
||||||
LDST510-SS |
251.2 |
295.2 |
269.0 |
292.8 |
11.74 |
|
LDST510-NP |
||||||
LDST512-SS |
301.2 |
345.2 |
319.0 |
342.8 |
13.60 |
|
LDST512-NP |
||||||
LDST514-SS |
351.2 |
395.2 |
369.0 |
392.8 |
15.46 |
|
LDST514-NP |
||||||
LDST516-SS |
401.2 |
445.2 |
419.0 |
442.8 |
17.31 |
|
LDST516-NP |
||||||
LDST518-SS |
451.2 |
495.2 |
469.0 |
492.8 |
19.18 |
|
LDST518-NP |
||||||
LDST520-SS |
501.2 |
545.2 |
519.0 |
542.8 |
21.04 |
|
LDST520-NP |
||||||
LDST522-SS |
551.2 |
595.2 |
569.0 |
592.8 |
22.90 |
|
LDST522-NP |
||||||
LDST524-SS |
601.2 |
645.2 |
619.0 |
642.8 |
24.76 |
|
LDST524-NP |
1.LDST300型的本体链条为无滚子的套筒链。
2.容许负载根据塑料辊道的宽度和侧长而变化。
3.记载的尺寸为标称尺寸,可能与实际尺寸不同。
LD |
ST | 406 |
- |
NP |
|
|
|
|
(1) |
(2) |
|
(3) |
|
(1)链条类型
(2)链条尺寸
(3)本体链条规格:SS=SS规格,NP=NP规格
标准包装订购
一般按标准包装(10Ft,即3.048米)为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
