直板型带橡胶附板链

此类链条是在基于A、B系列直板链条的外链节上加U形附板，在附板上粘上橡胶（如天然橡胶NR、硅树脂橡胶SI等）可增加磨损能力，降低噪音，增加防震能力。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

本体链条可为A系列或者B系列单双排直板链条。

链条外链节上加装附件板，附件板上带有橡胶。

橡胶可选择天然树脂橡胶、硅树脂橡胶等。

链条由于输送面带有橡胶，更加耐磨。

低噪音。

良好的防震能力。

可在各种恶劣的环境下工作，性能可靠。

客户需根据使用环境与链条规格选择合适的链轮型号。

请使用钢制ANSI标准链轮。

链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在转弯机、食品饮料输送机、包装机械等应用广泛。

其他各种要求静音吸震的生产线。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

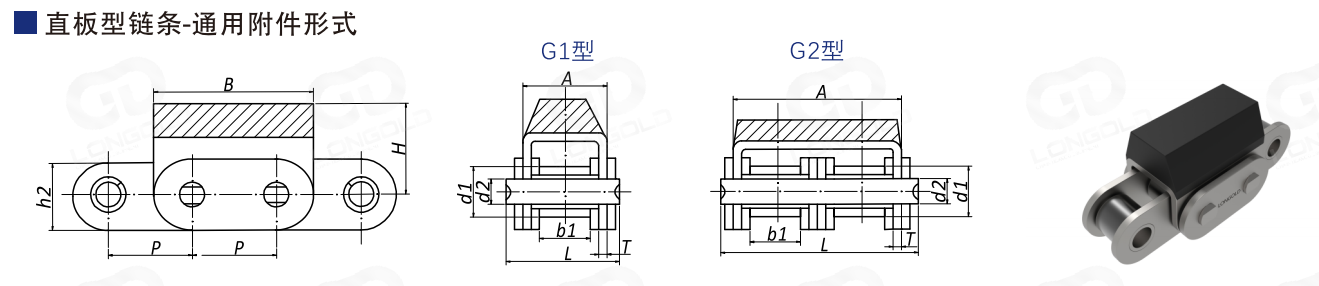

■本体部尺寸表

隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

链板、附板尺寸

抗拉强度

参考重量

P

d1

max

b1

min

d2

max

L

max

h2

max

A

B

H

T

Qmin

q

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kg/m

LDC50-G2

15.875

10.16

9.4

5.08

42.5

15.09

35.6

31

17

1.6

请咨询

请咨询

LDC50-G2F1

15.875

10.16

9.4

5.08

42.5

15.09

35.6

27

17

1.6

LDC80-G1

25.4

15.88

15.75

7.92

37.2

24

27.5

46

20

2.42

LDC80-G2

25.4

15.88

15.75

7.92

68

24

57.2

46

20

2.42

LDC100-G1

31.75

19.05

18.9

9.53

46.8

30

34

61.75

28

3.1

LDC08B-G1

12.7

8.51

7.75

4.45

20

11.8

14.6

24.2

12.3

1.6

LDC08B-G2

12.7

8.51

7.75

4.45

34.3

11.8

28.4

24.2

12.3

1.5

LDC10B-G1

15.875

10.16

9.65

5.08

23.2

14.7

16.8

30

17

1.6

LDC10B-G2

15.875

10.16

9.65

5.08

39.7

14.7

33.3

30

17

1.5

LDC12B-G1

19.05

12.07

11.68

5.72

25.7

16

19.6

36

21

1.85

LDC16B-G1

25.4

15.88

17.02

8.28

39.7

21

29.05

49

21.4

1.6

LDC20B-G1

31.75

19.05

19.56

10.19

48

26.4

36

57

27

3.5

LDC24B-G1

38.1

25.4

25.4

14.63

61.6

33.2

47

72.6

34

4.5

LDC12B-G2

19.05

12.07

11.68

5.72

45.3

16

39.1

36

16

1.85

注：记载的尺寸为标称尺寸，可能与实际尺寸不同。


型号表示例

LD
 C80
- G1


（1）

（2）


（1）链条尺寸

（2）链条附件形式：G1=单排带橡胶附件，G2=双排带橡胶附件


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
