A系列单排直板滚子链

将短节距A系列传动滚⼦链条的链板变更为直板形，直接将⼯件承载于链板之上进⾏输送的链条。链条的列数是单列。也根据客户需求定制非标附件加装在链板或者销轴上。

应用领域

汽车生产

机械工程

包装行业

印刷行业

医疗行业

电子行业

烟草行业

产品手册索取



产品特点

与带附件A系列小型输送链相比，链板形状为直板形，可直接将工件承载于链板之上进行输送。

链条列数为1列。

对内、外链板都实施了热处理，略带耐腐蚀性，同时加强了链条整体美观，给人以高级的感觉。

可使用温度范围：-10°C～150°C。



与带附件A系列小型输送链相比，链板形状为直板形，可直接将工件承载于链板之上进行输送。

全长精度高，适用于较长距离、低速输送。

无需加装附件即可直接将工件承载于链板上进行输送，经济适用。

可根据使用需求加装不同形式的附件，详情请咨询隆德技术人员。



可使用标准Ａ系列传动链轮。

链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。


产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在包装行业、食品以及医疗行业等都有着广泛地应用。

技术参数

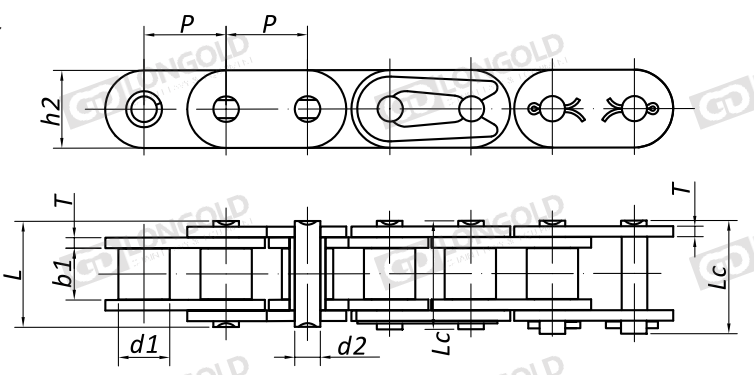

点击图片放大




隆德链号

ANSI

链号

节距

滚子

直径

内节

内宽

销轴

直径

销轴长度

链板

高度

链板

厚度

单位

链节数

抗拉

强度

平均抗

拉强度

参考

重量

P

d1

b1

d2

L

Lc

h2

T

Qmin

Q0

q

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kg/m

kg/m

LDC35-1

*C35-1

9.525

5.08

4.77

3.58

13.3

14.3

9.00

1.30

320

请咨询

请咨询

请咨询

LDC40-1

C40-1

12.70

7.95

7.85

3.96

16.6

18.8

12.00

1.50

240

LDC50-1

C50-1

15.875

10.16

9.40

5.08

20.7

23.3

15.09

2.03

192

LDC60-1

C60-1

19.05

15.88

12.57

5.94

25.9

28.3

18.00

2.42

160

LDC80-1

C80-1

25.40

11.91

15.75

7.92

32.7

36.5

24.00

3.25

120

LDC100-1

C100-1

31.75

15.88

18.90

9.53

40.4

44.7

30.00

4.00

96

LDC120-1

C120-1

38.10

19.05

25.22

11.10

50.3

54.3

35.70

4.80

80

LDC140-1

C140-1

44.45

22.23

25.22

12.70

54.4

59.0

41.00

5.60

68

LDC160-1

C160-1

50.80

25.40

31.55

14.27

64.8

69.6

47.80

6.40

60

注：

1.连接链节的销轴形式，LDC35-LDC60为卡簧型 ，LDC80以上为开口销型

２.无过渡链节


型号表示例.订购方法


型号表示例


LD
 C40
 -
 1


（1）
(2)


（1）链条编号

（2）排数



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。


注意事项

直板滚子无过渡链节，一般推荐偶数节订购，如需订购奇数节，请咨询隆德技术人员。
A系列直板滚子链可加装附件，如需请咨询隆德技术人员。

也有免加油和不锈钢系列的直板滚子链条，详情请咨询隆德技术人员。




×
