B系列三排直板滚子链

将短节距B系列传动滚⼦链条的链板变更为直板形，直接将⼯件承载于链板之上进⾏输送的链条。链条的列数是3列。也根据客户需求定制非标附件加装在链板或者销轴上。

应用领域

产品手册索取



产品特点

与带附件B系列小型输送链相比，链板形状为直板形，可直接将工件承载于链板之上进行输送。

链条的列数为3列。

对内、外链板都实施了热处理，略带耐腐蚀性，同时加强了链条整体美观，给人以高级的感觉。

可使用温度范围：-10°C～150°C。


全长精度高，适用于较长距离、低速输送。

无需加装附件即可直接将工件承载于链板上进行输送，经济适用。

可根据使用需求加装不同形式的附件，详情请咨询隆德技术人员。

可使用标准B系列传动链轮。

链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在包装行业、食品以及医疗行业等都有着广泛地应用。

润滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

有上述4种润滑方式，可根据实际需要选择适合的润滑方式。

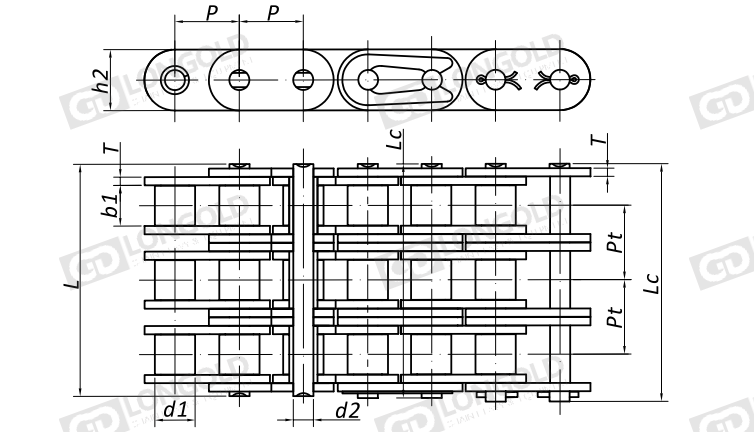

技术参数



点击图片放大



隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

排距

单位

链节数

抗拉强度

平均

抗拉强度

参考

重量

P

d1

b1

d2

L

Lc

h2

t/T

Pt

Qmin

Q0

q

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kN

kg/m

LDC08B-3

12.70

8.51

7.75

4.45

45.1

46.1

11.8

1.60

13.92

240

请咨询

请咨询

请咨询

LDC10B-3

15.875

10.16

9.65

5.08

52.7

54.1

14.7

1.70

16.59

192

LDC12B-3

19.05

12.07

11.68

5.72

61.5

64.2

16.0

1.85

19.46

160

LDC16B-3

25.40

15.88

17.02

8.28

99.8

102.9

21.0/24.0

4.15/3.1

31.88

120

LDC20B-3

31.75

19.05

19.56

10.19

114.2

117.9

26.4

4.5/3.5

36.45

96

LDC24B-3

38.10

25.40

25.40

14.63

150.1

154.6

33.2

6.0/4.8

48.36

80

LDC28B-3

44.45

27.94

30.99

15.90

184.2

188.7

36.7

7.5/6.0

59.56

68

LDC32B-3

50.80

29.21

30.99

17.81

183.2

188.2

42.0

7.0/6.0

58.55

60

型号表示例·订购方法


型号表示例


LD
 C08B
 -
 3


（1）
(2)


（1）链条编号

（2）排数



订购方法


标准包装订购

B系列三排直板滚子链一般按标准包装（即技术参数中的单位链节数）为单位备常规库存。

1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。


注意事项


直板滚子无过渡链节，一般推荐偶数节订购，如需订购奇数节，请咨询隆德技术人员。

B系列直板滚子链可加装附件，如需请咨询隆德技术人员。

也有免加油和不锈钢系列的直板滚子链条，详情请咨询隆德技术人员。



×
