020 - 22197679

带SAA2附件双倍节距输送链

ANSI标准滚子链条的节距增加一倍，其他尺寸不变的链条。链条执行ISO标准，链条单侧链板向上下两侧延伸，且延伸的附板上带有两个孔。

应用领域

汽车生产

机械工程

港口机械

食品行业

航空航天

包装行业

物流运输业

产品手册索取



产品特点

拥有多种丰富的尺寸和附件，能搬运不同形状工件的小型输送链条。

优势是对输送机长度、输送方向和使用环境的可范围对应使用。

在链条的单侧或双侧以及内、外链节上按用户需要任意配置，但是优先考虑在外链节上配置。

根据工作条件和需求，可借由依靠一侧的上下两个附件的孔固定或者安装额外的部件，达到运输物品的目的。

全长精度高，适用于较长距离、低速输送。

滚子种类有R滚子和S滚子，按照用途可区分使用。

可根据客户需求，定制不同材质的本体链条和附件，详情请咨询隆德技术人员。

可使用双倍节距型链轮，或A系列传动链轮(只有链条使用S滚子且链轮齿数为30齿以上时，才可使用)。

R滚子和S滚子配用链轮形式有区别，详情请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在机械工程、包装、食品以及物流行业等都有着广泛地应用。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条本体尺寸详见双倍节距输送链

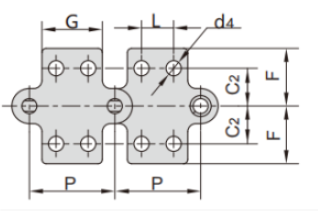

上图为S滚子链双倍节距链带附件图，R滚子型的附件尺寸也与其相同。

上图表示在每链节上都安装有附件的情况。

可根据客户的需求，定制附件的安装间隔，详细请咨询隆德技术人员。


■A系列SAA2附件尺寸表

隆德链号

P

G

L

C1

C2

F

d4

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

LDC208A

25.40

19.1

9.5

11.10

13.50

20.50

3.4

请咨询

请咨询

LDC208AL

LDC210A

31.75

23.8

11.90

14.30

15.90

25.00

5.5

LDC210AL

LDC212A

38.10

28.6

14.3

17.50

19.10

32.90

5.5

LDC212AL

LDC212AH

38.10

28.6

14.3

17.50

19.10

32.90

5.5

LDC212AHL

LDC216A

50.80

38.1

19.1

22.20

25.40

43.50

6.6

LDC216AL

LDC216AH

50.80

38.1

19.1

22.20

25.40

43.50

6.6

LDC216AHL


■B系列SAA2附件尺寸表

隆德链号

P

G

L

C1

C2

F

d4

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

LDC208B

25.40

23.2

12.7

11.10

13.50

20.50

4.5

请咨询

请咨询

LDC208BL

标注

1.销轴型式为铆钉型。

2.连接链节的销轴型式有所不同，具体请咨询隆德技术人员。


附件安装

SAA2附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，建议安装在外链节。

除标准尺寸外，我司也可根据客户需求定制非标附件，详情请咨询隆德技术人员。



型号表示例-订购方法

型号表示例


LD
 C208
 A L -
 1L
 SAA2

（1）
（2）
（3）
（4）
（5）


（1）链条尺寸

（2）链条形式

（3）滚子形式：L=大滚子  未标注=小滚子

（4）附件安装间隔：1L=每一节

（5）附件种类


订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
