倍速链专用链轮


倍速链条用链轮为专用链轮，需要特殊定制。倍速链专用链轮除了预留孔系列，还提供适配孔系列，可选择预先设定的轴孔，键槽，固定螺栓的追加工。


应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

可与带盖罩倍速链条共用。

采用碳素钢，有齿部硬化和无齿部硬化的规格。

适合链条尺寸：LDC2030VR～LDC2080VR。

倍速链采用小直径滚子与大直径滚子组合的独特结构，实现2.5或3倍速的高速输送。

易于实现积放输送，可用做装配生产线或作为物料的储存输送。

输送能力大，可承载较大的载荷。

输送速度准确稳定，能保证精确的同步输送。

客户需根据使用环境与链条规格选择合适的链轮型号。

轴孔为预留孔，可根据客户需求追加工轴孔。

链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。

产品广泛应用于汽车、电气、食品等的零件组装生产线。

在汽车行业、电子行业、物流行业、食品等零件检查生产线。

其他各种需要高速静音的堆积生产线。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

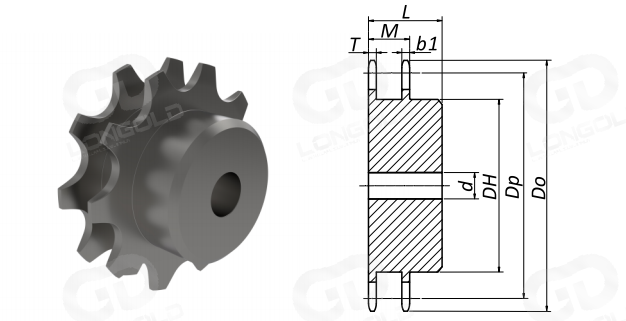

■产品尺寸表

型号

齿数

分度圆直径

外径 齿宽

全齿宽

轴孔径d

轮毂直径

总厚度

Dp

Do

b1

M

工艺孔

最大孔

DH

L

mm

mm

mm

mm

mm

mm

mm

mm

LDC2030VRP-S25-10T-SC

10

61.65

63

3.0

15.3

12.7

20

37

25

LDC2040VRP-S25-10T-SC

10

82.2

85

4.0

20.4

15.9

32

52

40

LDC2050VRP-S25-10T-SC

10

102.75

107

5.0

25.5

15.9

45

66

45

LDC2060VRP-S25-10T-SC

10

123.3

128

6.0

30.5

19

55

81

50

LDC2080VRP-S25-10T-SC

10

164.39

172

12.0

47.5

23

72

110

67

注：

1. 所有型号均未做齿部硬化处理，如需要，请在订购时特别说明。

2. 所有型号均为非标订制品。

3. 不锈钢规格也可以按照上述表格中尺寸制作。

4. 记载的尺寸为标称尺寸，可能与实际尺寸不同。


型号表示例·订购方法

型号表示例


LD
C2040
VRP - S25 - 10T



（1）
（2）
（3）
（4）


（1）链条编号

（2）链条形式：VRP=倍速塑料滚子，VR=倍速钢制滚子

（3）倍速：S25=2.5倍速，S30=3.0倍速

（4）链轮齿数



订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。

1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。

按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。

注意事项

全部型号均没有进行齿部硬化处理。

上述表格中数据是2.5倍速的倍速链专用，3.0倍速的倍速链请咨询我司。

不锈钢规格以相同尺寸制造。




×
