空心销双倍节距链

在双倍节距输送链条的销轴上开孔，利用该孔安装各种附件的输送用链条。不管链条是位于直线上，还是与链轮啮合，附件中心距离都不会改变。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

在链条的销轴上开孔，利用该孔安装各种附件的输送用链条。

链条本体材质可以制作成碳钢，也可以制作成不锈钢。

使用温度范围：-10℃～150℃，请使用合适温度的润滑油。

不管链条是位于直线上，还是与链轮啮合，附件中心距离都不会改变。

附件负载均匀作用于两个链板上。因此，在强度方面也存在优势。

链条移动时不易出现蛇行。

链条安装在装置上的状态下，也可轻松进行附件的更换、保养和间隔变更。

客户需根据使用环境与链条规格选择合适的链轮型号。

S滚子链条，链轮齿数在30齿以上时，可以使用ANSI标准链轮，除此之外，需要使用专用链轮。

R滚子链条需要使用专用链轮。

轮毂部分可根据客户需求定制，具体请咨询隆德技术人员。

产品广泛应用于汽车、电气、食品等的零件组装生产线。

在汽车行业、电子行业、物流行业、食品等零件检查生产线。

其他各种需要方便快捷更换附件的生产线。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

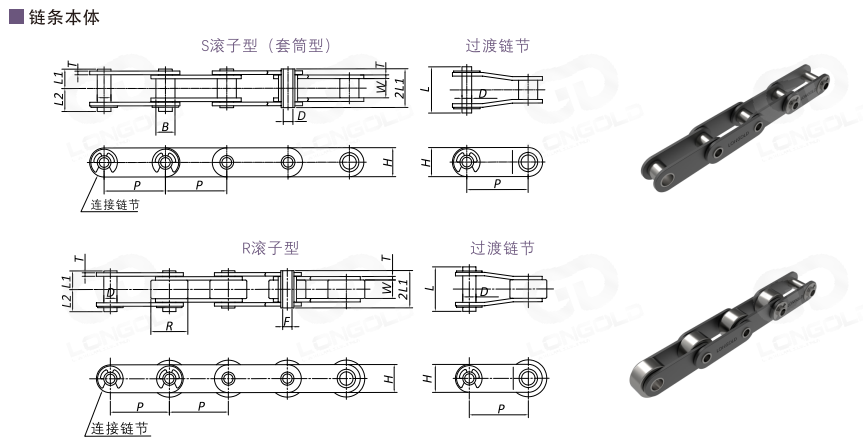

技术参数

点击图片放大


■产品尺寸表

隆德链号

滚子形式

节距

套筒直径

滚子直径

内节内宽

链板

销轴

销轴长度

过渡链节销轴长度

最大容许张力

参考重量

外径

内径

通用规格

SS规格

P

B

R

W

厚度T

宽H

D

Fmin

L1

L2

L

Q

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kg/m

LDC2040-HP

LDC2040-HP-SS

S·R

25.40

7.92

15.88

7.95

1.5

12.0

5.68

4.00

8.00

9.50

19.1

请咨询

请咨询

LDC2050-HP

LDC2050-HP-SS

31.75

10.16

19.05

9.53

2.0

15.0

7.22

5.12

10.05

11.65

23.4

LDC2060-HP

LDC2060-HP-SS

38.10

11.91

22.23

12.70

2.4

17.2

8.38

5.99

12.55

14.25

28.7

LDC2080-HP

LDC2080-HP-SS

50.80

15.88

28.58

15.88

3.2

23.0

11.375

8.02

16.25

17.80

35.7

注：

1.SS规格在出货前不进行涂油，在水中或者有水的环境以外使用时，使用前请务必加油。

2.若不加油使用，链条可能会过早发生弯曲不良的问题。

3.记载的尺寸为标称尺寸，可能与实际尺寸不同。


型号表示例


LD
 C2040
S
 -
 HP -
 SS



（1）
（2）
（3）
（4）




（1）链条尺寸

（2）链条本体的滚子类型：R=R滚子，S=S滚子

（3）链条类型：空心销

（4）链条本体的规格：无记号=普通规格，NP=镀镍规格，SS=不锈钢规格


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
