B系列特殊空心销轴输送链

在非标ISO606标准滚子链条的销轴上开孔，利用该孔安装各种附件的输送用链条。不管链条是位于直线上，还是与链轮啮合，附件中心距离都不会改变。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

在链条的销轴上开孔，利用该孔安装各种附件的输送用链条。

链条本体材质可以制作成碳钢，也可以制作成不锈钢。

使用温度范围：-10℃～150℃，请使用合适温度的润滑油。

不管链条是位于直线上，还是与链轮啮合，附件中心距离都不会改变。

附件负载均匀作用于两个链板上。因此，在强度方面也存在优势。

链条移动时不易出现蛇行。

链条安装在装置上的状态下，也可轻松进行附件的更换、保养和间隔变更。

客户需根据使用环境与链条规格选择合适的链轮型号。

S滚子链条，链轮齿数在30齿以上时，可以使用ANSI标准链轮，除此之外，需要使用专用链轮。

R滚子链条需要使用专用链轮。

轮毂部分可根据客户需求定制，具体请咨询隆德技术人员。

产品广泛应用于汽车、电气、食品等的零件组装生产线。

在汽车行业、电子行业、物流行业、食品等零件检查生产线。

其他各种需要方便快捷更换附件的生产线。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

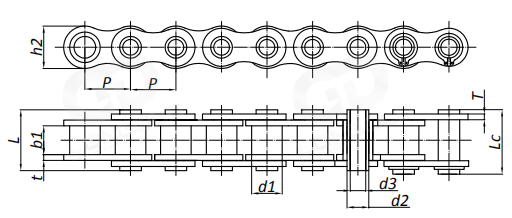

■产品尺寸表

隆德链号

节距

套筒直径

内节内宽

销轴直径

销轴长度

内链板
高度

链板厚度

抗拉强度

每米
长重

P

d1 max

b1 min

d2 max

d3 min

L max

Lc max

h2 max

t/T max

Q min

q

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kg/m

LD08BHPF

12.70

8.51

7.75

6.55

4.50

16.4

17.6

11.8

1.6/1.3

请咨询

请咨询

LD08BHPF7

12.70

8.51

9.20

6.55

4.10

17.8

19.0

11.8

1.6

LD08BHP

12.70

8.51

7.75

6.55

4.50

16.4

17.6

11.8

1.3

LD08BHPF5

12.70

8.51

7.75

6.30

4.50

16.8

18.0

12.0

1.6

LD08BHPF9

12.70

8.51

7.75

6.30

4.50

16.5

17.6

12.1

1.5

LD10BHPF3

15.88

10.16

9.65

7.02

5.13

19.5

20.5

14.7

1.7

LD10BHPF4

15.88

10.16

9.50

7.20

5.00

19.8

21.3

14.0

2.03/1.6

LD12BHPF2

19.05

12.07

11.68

8.09

6.00

22.7

23.9

16.1

1.85

LD12BHPF3

19.05

12.07

11.70

8.22

5.75

23.6

24.9

16.2

2.42/1.85

LD16BHPF3

25.40

15.88

17.02

11.50

8.20

35.3

37.0

23.2

4.0/3.1

LD16BHPF4

25.40

11.70

13.50

8.00

4.30

28.9

30.2

21.3

3.0

注：

1.SS规格在出货前不进行涂油，在水中或者有水的环境以外使用时，使用前请务必加油。

2.若不加油使用，链条可能会过早发生弯曲不良的问题。

3.记载的尺寸为标称尺寸，可能与实际尺寸不同。


型号表示例

LD
 10B
HP
F4


（1）
（2）
（3）


（1）链条尺寸

（2）链条类型：空心销

（3）链条规格


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
