空心销A系列小型输送链

在短节距滚子链条的销轴上开孔，利用该孔安装各种附件的输送用链条。不管链条是位于直线上，还是与链轮啮合，附件中心距离都不会改变。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

在链条的销轴上开孔，利用该孔安装各种附件的输送用链条。

链条本体材质可以制作成碳钢，也可以制作成不锈钢。

使用温度范围：-10℃～150℃，请使用合适温度的润滑油。


不管链条是位于直线上，还是与链轮啮合，附件中心距离都不会改变。

附件负载均匀作用于两个链板上。因此，在强度方面也存在优势。

链条移动时不易出现蛇行。

链条安装在装置上的状态下，也可轻松进行附件的更换、保养和间隔变更。


客户需根据使用环境与链条规格选择合适的链轮型号。

S滚子链条，链轮齿数在30齿以上时，可以使用ANSI标准链轮，除此之外，需要使用专用链轮。

R滚子链条需要使用专用链轮。

轮毂部分可根据客户需求定制，具体请咨询隆德技术人员。


产品广泛应用于汽车、电气、食品等的零件组装生产线。

在汽车行业、电子行业、物流行业、食品等零件检查生产线。

其他各种需要方便快捷更换附件的生产线。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

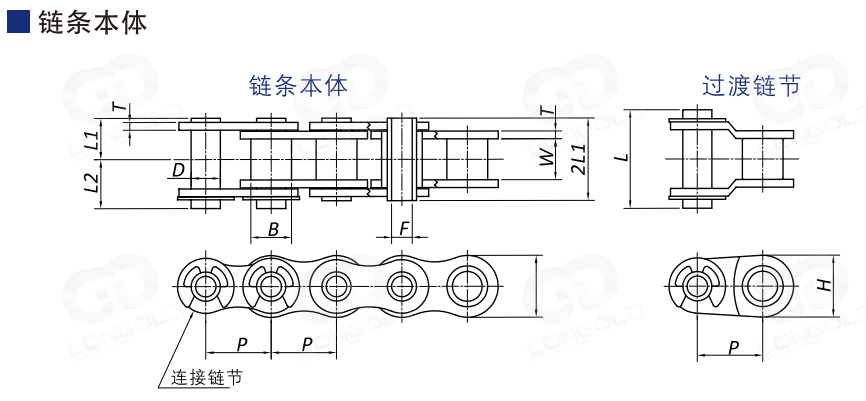

■产品尺寸表

链条尺寸&形式

节距

套筒直径

内节内宽

链板

销轴

销轴长度

过渡链节

销轴长度

最大容

许张力

参考重量

外径

内径

通用规格

SS规格

P

B

W

厚度T

宽H

D

Fmin

L1

L2

L

Q

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kg/m

LD40-HP

LD40-HP-SS

12.70

7.92

7.95

1.5

12.0

5.68

4.00

8.00

9.50

19.1

请咨询

请咨询

LD50-HP

LD50-HP-SS

15.875

10.16

9.53

2.0

15.0

7.22

5.12

10.05

11.65

23.4

LD60-HP

LD60-HP-SS

19.05

11.91

12.70

2.4

18.1

8.38

5.99

12.55

14.25

28.7

LD80-HP

LD80-HP-SS

25.40

15.88

15.88

3.2

24.1

11.375

8.02

16.25

17.80

35.7

注：

1.SS规格在出货前不进行涂油，在水中或者有水的环境以外使用时，使用前请务必加油。

2.若不加油使用，链条可能会过早发生弯曲不良的问题。

3.记载的尺寸为标称尺寸，可能与实际尺寸不同。


型号表示例

LD
 40 -
 HP -
 SS


（1）
（2）
（3）


（1）链条尺寸

（2）链条类型：空心销

（3）链条本体的规格：无记号=普通规格，NP=镀镍规格，SS=不锈钢规格


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
