带A1附件A系列侧弯链

侧弯链条的销轴和套筒之间留有较⼤空隙来提供⾃由度，通过导轨规制链条运⾏，可实现曲线输送。

侧弯链条即可作为传动链使⽤，⼜可以安装附件⽤于输送。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

电子行业

产品手册索取



产品特点

链销，套筒采用独有构造，链板间的间隙大，链条可横向弯曲。

使用ANSI标准链轮，可进行曲线驱动。

适用于曲线滚子输送机的驱动，以及曲线输送机。

侧弯链通过销轴和套筒一对特殊旋转的结构设计，可对链条侧面产生一个侧向弯曲半径R，该R必须小于相应设备轨道的半径。


即使在链条安装于设备中的状态下也可简单地交换附件，维修作业，或变更间隔。

输送能力大，可承载较大的载荷。

输送速度准确稳定，能保证精确的同步输送。

可在各种恶劣的环境（高温、粉尘）下工作，性能可靠。


客户需根据使用环境与链条规格选择合适的链轮型号。

带附件侧弯A系列链条请使用钢制ANSI标准链轮。

链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。


产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在转弯机、螺旋升降输送机、食品饮料输送机等应用广泛。

其他各种需要温度输送的生产线。


润滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

有上述4种润滑方式，可根据实际需要选择适合的润滑方式。

技术参数

点击图片放大


■本体部尺寸表

隆 德 链 号

节距

滚子直径

内节内宽

链板

销轴

最小侧弯半径

r

最大容

许张力

参考重量

P

R

W

厚度T

宽H

宽h

直径D

L1

L2

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kg/m

LD40-CU

12.70

7.92

7.95

1.5

12.0

10.4

3.97

8.45

9.75

350

请咨询

请咨询

LD50-CU

15.875

10.16

9.53

2.0

15.0

13.0

5.09

10.6

12.4

400

LD60-CU

19.05

11.91

12.70

2.4

18.1

15.6

5.96

13.25

15.05

500

LD80-CU

25.40

15.88

15.88

3.2

24.1

20.8

7.94

16.75

20.05

600

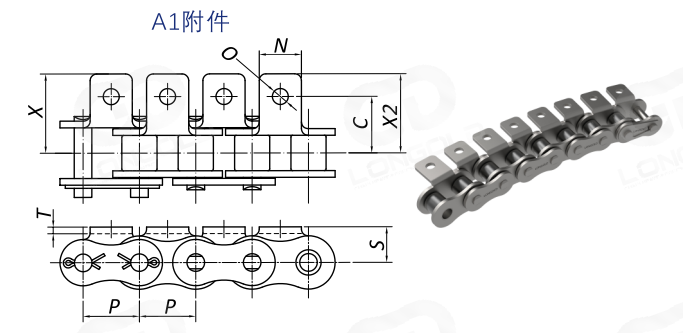

■附件部尺寸表

隆 德 链 号

A1附件

一个附件的

附加重量/kg

C

N

O

S

X

X2

A1附件

LD40-CU

12.7

9.5

3.6

8.0

18.0

17.8

请咨询

LD50-CU

15.9

12.7

5.2

10.3

23.7

23.4

LD60-CU

19.05

15.9

5.2

11.9

28.5

28.2

LD80-CU

25.4

19.1

6.8

15.9

37.1

36.6

注：记载的尺寸为标称尺寸，可能与实际尺寸不同。



型号表示例


LD
 80
- CU -
 2L A1 RL


（1）

（2）
（3）
 （4）
 （5）


（1）链条尺寸

（2）链条类型：侧弯型

（3）附件安装间隔

（4）附件种类

（5）附件安装位置：RL=附件安装间隔为偶数节时，无记号=除RL外


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
