带K1/K2附件双节距侧弯链条

侧弯链条的销轴和套筒之间留有较⼤空隙来提供⾃由度，通过导轨规制链条运⾏，可实现曲线输送。

侧弯链条即可作为传动链使⽤，⼜可以安装附件⽤于输送。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

链销，套筒采用独有构造，链板间的间隙大，链条可横向弯曲。

使用ANSI标准链轮，可进行曲线驱动。

适用于曲线滚子输送机的驱动，以及曲线输送机。

侧弯链通过销轴和套筒一对特殊旋转的结构设计，可对链条侧面产生一个侧向弯曲半径R，该R必须小于相应设备轨道的半径。

即使在链条安装于设备中的状态下也可简单地交换附件，维修作业，或变更间隔。

输送能力大，可承载较大的载荷。

输送速度准确稳定，能保证精确的同步输送。

可在各种恶劣的环境（高温、粉尘）下工作，性能可靠。

客户需根据使用环境与链条规格选择合适的链轮型号。

带附件侧弯A系列链条请使用钢制ANSI标准链轮。

链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在转弯机、螺旋升降输送机、食品饮料输送机等应用广泛。

其他各种需要温度输送的生产线。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

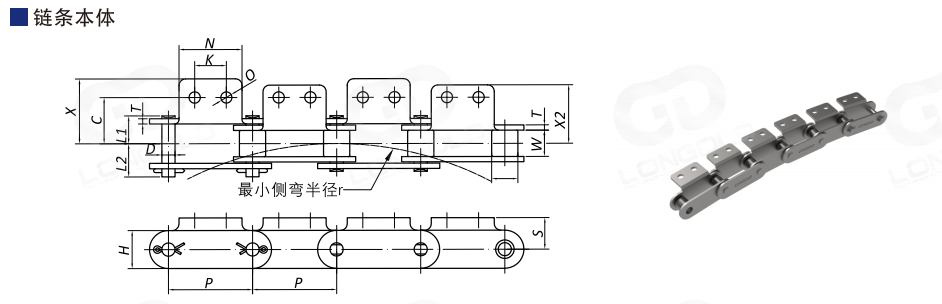

■本体部尺寸表

隆德链号

节距

滚子直径

内节内宽

链板

销轴

最小侧弯半径

最大容许张力

参考重量

P

R

W

厚度T

宽H

外径D

L1

L2

r

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kg/m

LDC2040S-CU

25.40

7.92

7.95

1.5

12.0

3.97

8.45

9.75

700

请咨询

请咨询

LDC2040R-CU

15.88

LDC2050S-CU LDC2050R-CU

31.75

10.16

9.53

2.0

15.0

5.09

10.6

12.4

800

19.05

LDC2060S-CU

38.10

11.91

12.70

2.4

12.2

5.96

13.25

15.05

1000

LDC2060R-CU

22.23

LDC2080S-CU

50.80

15.88

15.88

3.2

23.0

7.94

16.75

20.05

1200

LDC2080R-CU

28.58

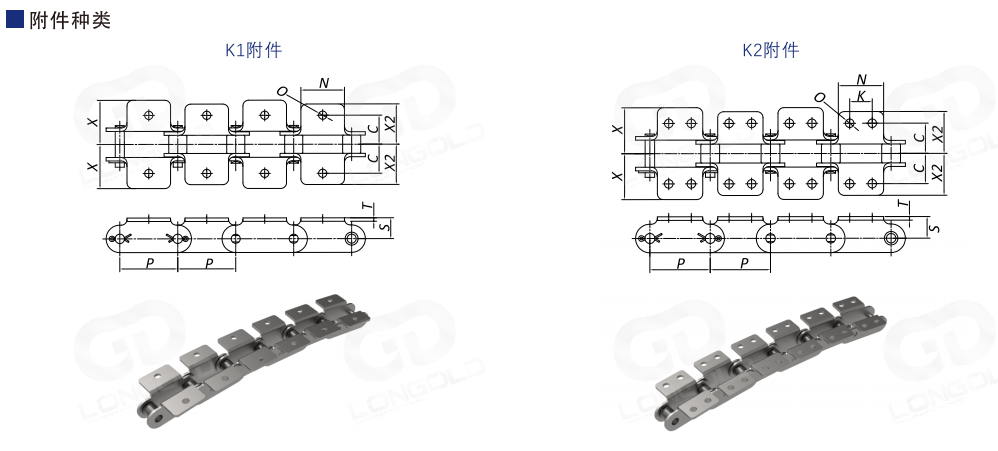

■附件部尺寸表

隆德链号

A1/A2附件

一个附件的

附加重量/kg

C

K

N

O

S

X

X2

K附件

LDC2040S-CU

12.7

9.5

19.1

3.6

9.1

19.5

17.6

请咨询

LDC2040R-CU

LDC2050S-CU

15.9

11.9

23.8

5.2

11.1

24.4

22.0

LDC2050R-CU

LDC2060S-CU

21.45

14.3

28.6

5.2

14.7

29.9

27.0

LDC2060R-CU

LDC2080S-CU

27.8

19.1

38.1

6.8

19.1

39.1

35.25

LDC2080R-CU

注：记载的尺寸为标称尺寸，可能与实际尺寸不同。


型号表示例


LD
 C2040 S
 - CU -
 2L K2 RL


（1）
 （2）
（3）
（4）
 （5）
 （6）


（1）链条尺寸

（2）滚子类型：S=S滚子型，R=R滚子型

（3）链条类型：侧弯型

（4）附件安装间隔

（5）附件种类

（6）附件安装位置：RL=附件安装间隔为偶数节时，无记号=除RL外


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
