带SK1附件塑料组合链条

使用工程塑料制内链节(聚醛树脂),外链节采用SUS304材质的链条,链条两侧外侧链板向上延伸作为附件,附件板上带1个螺孔,附件表示为:SK1。 具有免加油,长寿命和低噪音的特点。我们也可制造作为特殊品的B系列规格塑料组合链。



产品手册索取




产品特点

免加油且具有耐腐蚀性。

低噪音: 与钢制相比,噪音降低了5dB左右。

轻量: 与钢制相比,毛重降低了50%。

A系列标准链轮可直接使用。

B系列规格当特殊品可以订制。


即使在链条安装于设备中的状态下也可简单地交换附件,维修作业,或变更间隔。

输送能力大,可承载较大的载荷。

输送速度准确稳定,能保证精确的同步输送。

可在各种恶劣的环境(高温、粉尘)下工作,性能可靠。


客户需根据使用环境与链条规格选择合适的链轮型号。

链轮轮毂部分可根据客户需求进行定制,请咨询隆德技术人员。


食品:火腿、 香肠、 奶酪、 面包等。

电气方面:电线、 球形玻璃器皿等。

医疗方面:注射器、 医药品等。


由于无过渡链节,请按偶数节使用。

将不锈钢带附件小型输送(SS规格)更换为带附件塑料链条时,请检查链条上作用的张力。另外,请在最大容许张力以下使用。

导轨应支承在内链节的底面。

对于EP附件以外的附件,由于内链节上部能安装,请按偶数节安装到外链节上。

技术参数

点击图片放大

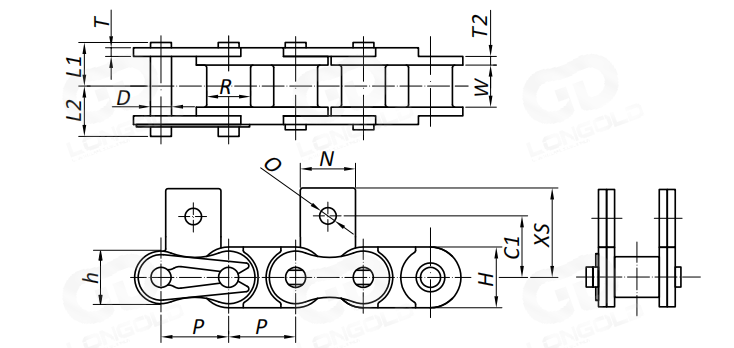

■产品尺寸表

链条尺寸&形式

节距

滚子

直径

内节

内宽

链板

厚度

链板

宽度

销轴

附件部尺寸

单位

链节数

最大

许张力

参考

重量

P

R

W

T1

T2

H

h

直径D

L1

L2

C

N

O

XS

X

Q

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

/10FT

kN/lbf

kg/m

LD25-PC-SK1

6.35

3.30

3.18

0.75

1.3

6.0

5.05

2.31

4.5

5.5

7.95

5.6

3.4

11.65

11.45

160(特殊)

请咨询

请咨询

LD35-PC-SK1

9.525

5.40

4.78

1.25

2.2

9.0

7.8

3.59

6.85

7.85

9.5

7.9

3.4

14.55

15.35

320

LD40-PC-SK1

12.70

7.92

7.95

1.5

1.5

12.0

10.4

3.97

8.25

9.95

12.7

9.5

3.6

17.4

17.8

240

LD50-PC-SK1

15.875

10.16

9.53

2.0

2.0

15.0

13.0

5.09

10.3

12.0

15.9

12.7

5.2

23.05

23.55

192

LD60-PC-SK1

19.05

11.91

12.70

2.4

2.4

18.1

15.6

5.96

12.85

14.75

18.3

15.9

5.2

26.85

28.35

160

注:记载的尺寸为标称尺寸,可能与实际尺寸不同。


型号表示例


LD
40 -
PC - 2L
SK1


(1)

(2)

(3)
(4)


(1)链条尺寸

(2)链条类型:PC=塑料组合链条

(3)附件安装间隔:2L=每2节带1个附件

(4)附件种类


订购方法

标准包装订购

一般按标准包装(10Ft,即3.048米)为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员





×
