带冲压螺母A1-NM附件的A系列小型输送链

在ANSI标准滚子链条的单侧带有折弯翼板附件，且附件上安装螺母，使得安装夹具等变得更加容易。

应用领域

机械工程

食品行业

糖果行业

烘焙行业

包装行业

医疗行业

产品手册索取



产品特点

链条单侧带有单孔折弯板附件，且附件上装有螺母，附件表示为A1-NM。

使高速输送变得更加顺畅。

可高速、顺畅、静音地输送。

较小零部件可用小节距链条输送，适用于短距离（一般10m以下）的输送。

附件上装有螺母，便于板条的安装。

附件及螺母进行了淬火，输送能力大，可承载较大的载荷。

输送速度准确稳定，能保证精确的同步输送。

可在各种恶劣的环境（高温、粉尘）下工作，性能可靠。

客户需根据使用环境与链条规格选择合适的链轮型号。

链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在汽车行业、食品以及物流行业等都有着广泛地应用。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

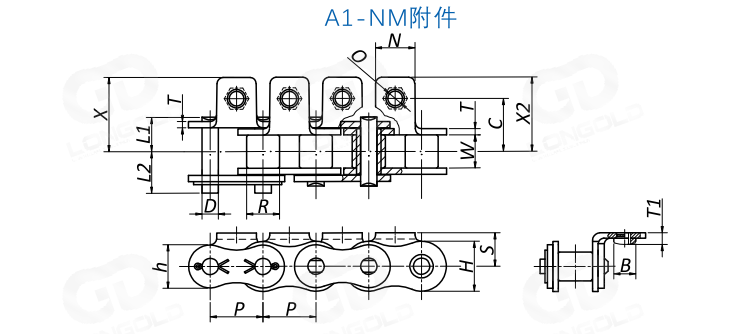

■带A1-NM附件产品尺寸表

链条尺寸&类型

节距

内节

内宽

滚子

直径

销轴

链板

附件

P

W

R

D

L1

L2

h

H

T

C

N

B

S

X

X2

T1

O

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD40-NM3

12.70

7.95

7.92

3.97

8.25

9.95

10.4

12.0

1.5

12.7

9.5

5.5

8.0

17.8

17.8

3.6

M3

LD40-NM4

12.70

7.95

7.92

3.97

8.25

9.95

10.4

12.0

1.5

12.7

9.5

7.0

8.0

17.8

17.8

3.8

M4

LD50-NM4

15.875

9.53

10.16

5.09

10.3

12.0

13.0

15.0

2.0

15.9

12.7

7.0

10.3

23.4

23.4

4.3

M4

LD50-NM5

15.875

9.53

10.16

5.09

10.3

12.0

13.0

15.0

2.0

15.9

12.7

8.0

10.3

23.4

23.4

5.1

M5

LD60-NM5

19.05

12.70

11.91

5.96

12.85

14.75

15.6

18.1

2.4

19.05

15.9

8.0

11.9

28.2

28.2

5.5

M5

LD60-NM6

19.05

12.70

11.91

5.96

12.85

14.75

15.6

18.1

2.4

19.05

15.9

10.0

11.9

28.2

28.2

6.5

M6

注：

1.B尺寸：螺母对边宽。

2.X为外链节，X2为内链节的附件宽度。

3.记载的尺寸为标称尺寸，可能与实际尺寸不同。


型号表示例


LD
 40 - LMC - 1LA1 -
 NM 4


（1）
（2）
（3）
（4）
 （5）


（1）链条尺寸

（2）链条类型：空白=通用规格，LMC=免加油规格

（3）附件安装间隔和附件种类

（4）带冲压螺母

（5）冲压螺母尺寸


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
