带特殊孔径K1附件的A系列小型输送链

ANSI标准滚子链条，两侧带折弯板附件，附板上带1个孔，且孔的直径为特制的。

应用领域

机械工程

食品行业

糖果行业

烘焙行业

包装行业

医疗行业

产品手册索取



产品特点

小零部件可用小节距链条输送，适用于短距离（一般10m以下）的输送。

使高速输送变得更加顺畅。

可高速、顺畅、静音地输送。

链条两侧带折弯板附件，附件上有1个孔，孔径大小为特制的。

即使在链条安装于设备中的状态下也可简单地交换附件，维修作业，或变更间隔。

输送能力大，可承载较大的载荷。

输送速度准确稳定，能保证精确的同步输送。

可在各种恶劣的环境（高温、粉尘）下工作，性能可靠。

客户需根据使用环境与链条规格选择合适的链轮型号。

链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。

产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。

在汽车行业、食品以及物流行业等都有着广泛地应用。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

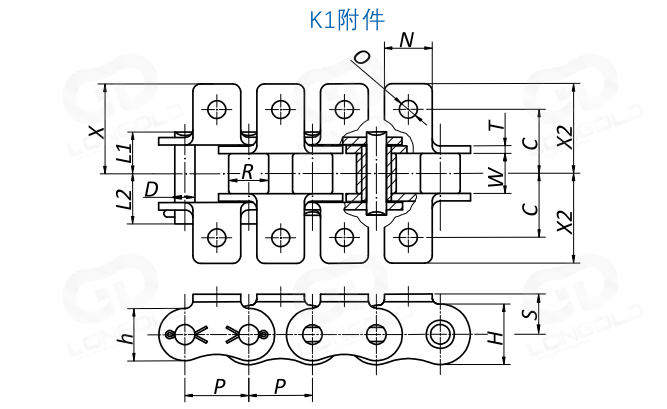

■带特殊孔径K1附件产品尺寸表

链条编号&形式

节距

内链节

内宽

滚子

（套筒）

直径

销轴

链板

附件

P

W

R

直径D

L1

L2

宽度

H

厚度

T

C

N

S

X

X2

O

通用规格

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD35

9.525

4.78

（5.08）

3.59

5.85

6.85

9.0

1.25

9.5

7.9

6.35

14.3

14.3

2.6

LD40

12.70

7.95

7.92

3.57

8.25

9.95

12.0

1.5

12.7

9.5

8.0

17.8

17.8

4.5&5.5

LD50

15.875

9.53

10.16

5.09

10.3

12.0

15.0

2.0

15.9

12.7

10.3

23.4

23.4

4.5&5.5

LD60

19.05

12.7

11.91

5.96

12.85

14.75

18.1

2.4

19.05

15.9

11.9

28.2

28.2

5.5&6.5

LD80

25.40

15.88

15.88

7.94

16.25

19.25

24.1

3.2

25.4

19.1

15.9

36.6

36.6

9.0

LD100

31.75

19.05

19.05

9.54

19.75

22.85

30.1

4.0

31.75

25.4

19.8

44.9

44.9

11.0

注：记载的尺寸为标称尺寸，可能与实际尺寸不同。


型号表示例


LD
 40 - LMC - 1L K1
 - 4.5


（1）
（2）
（3）
 （4）
（5）


（1）链条尺寸

（2）链条类型：空白=通用规格，LMC=免加油规格

（3）附件安装间隔：1L=每1节带1个附件

（4）附件类型

（5）特殊孔径（O尺寸mm）


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
