带挡销A系列小型输送链

增加A系列滚子链条的销轴的长度，将两条链条并排设置。适用于在销的上面放置物品进行输送，通常在其上加装链网使用。

应用领域

港口机械

食品行业

糖果行业

烘焙行业

社会设施

公共环卫

包装行业

医疗行业

产品手册索取



产品特点

链条销轴加长，使两条链条并排设置。

可设置不同长度的挡销。

可高速、顺畅、静音地输送。

适用于短距离（一般10m以下）的输送。

适用于在销的上面放置物品进行输送。

本体链条可为碳钢或者不锈钢。

输送速度准确稳定，能保证精确的同步输送。

可在各种恶劣的环境（高温、粉尘、海水）下工作，性能可靠。

使用标准A系列链轮。

客户需根据使用环境与链条规格选择合适的链轮材质。

链轮轮毂部分可根据客户需求进行定制，请咨询隆德技术人员。

产品广泛应用于食品、机械工程、海洋作业、公共环卫等领域。

一般情况是在链条销轴上加装链网使用，可根据输送物体的需求设置不同类型的链网。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

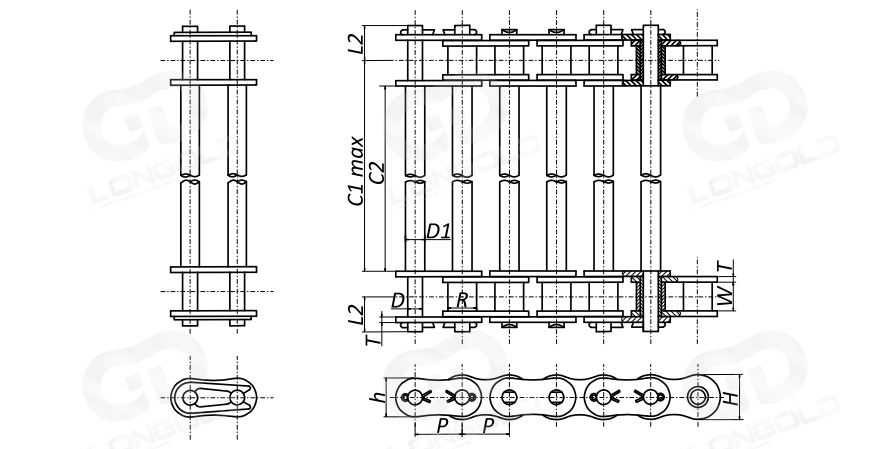

■带挡销A系列小型输送链产品尺寸表

隆德链号

节距

内链节

内宽

滚子

直径

销轴

链板

连接链节

形式

P

W

R

直径D

D1

L2

C1、C2

宽度h

宽度H

厚度T

LD35-ST

9.525

4.78

（5.08）

3.59

5.0

6.85

请指定C1或C2

7.8

9.0

1.25

卡簧

LD40-ST

12.70

7.95

7.92

3.97

5.84

〈5.2〉

9.95

10.4

12.0

1.5

卡簧

LD50-ST

15.875

9.53

10.16

5.09

6.35

〈6.1〉

12.0

13.0

15.0

2.0

卡簧

LD60-ST

19.05

12.70

11.91

5.96

8.35

〈8.07〉

14.75

15.6

18.1

2.4

卡簧

LD80-ST

25.40

15.88

15.88

7.94

9.88

19.25

20.8

24.1

3.2

开口销

LD100-ST

31.75

19.05

19.05

9.54

11.46

22.85

26.0

30.1

4.0

开口销

LD120-ST

38.10

25.40

22.23

11.11

13.07

28.9

31.2

36.2

4.8

开口销

LD140-ST

44.45

25.40

25.40

12.71

14.67

31.7

36.4

42.2

5.6

开口销

LD160-ST

50.80

31.75

28.58

14.29

17.90

36.85

41.6

48.2

6.4

开口销

注：

1.根据挡销长度的不同，本体部也可能为卡簧型或者开口销型。

2.总宽度（C1+2L1）应设定在400mm以下，超过400mm也可以制作，但是销本体部尺寸不同，具体请咨询我司。

3.不锈钢制的D1尺寸不同，具体请咨询我司。


型号表示例


LD
 40 SS - ST






（1）
 （2）
(3)





（1）链条尺寸

（2）链条规格：空白=通用规格，SS=不锈钢规格

（3）链条类型：带挡销


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）长度制作。该链条一个编成中包含2个连接链节。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
