带卡簧延长销双倍节距链

带卡簧延长销双倍节距链条，链条的一侧销轴延长的，且延长销轴的末端带有卡簧槽，利用卡簧安装夹具等。附件表示为：EC。

应用领域

机械工程

糖果行业

烘焙行业

包装行业

物流运输业

散物料业

产品手册索取



产品特点

与带附件A系列滚子链相比，链条节距成倍数（称为双倍节距），链板形状为直板形。

链条的一侧销轴延长的，且延长销轴的末端带有卡簧槽。

滚子的种类有R滚子和S滚子，按照用途可以区分使用。

可使用双倍节距链轮，经久耐用。

适用于较长距离、低速输送。

使输送变得更加顺畅。

可顺畅、静音地输送。

可使用双倍节距型链轮，或A系列传动链轮(只有链条滚子为S滚子且链轮齿数为30齿以上时，才可使用)。

R滚子和S滚子配用链轮形式有区别，详情请咨询隆德技术人员。

广泛应用于电子行业、物流输送、包装行业、医疗行业以及散物料业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条本体带附件结构详见如上图

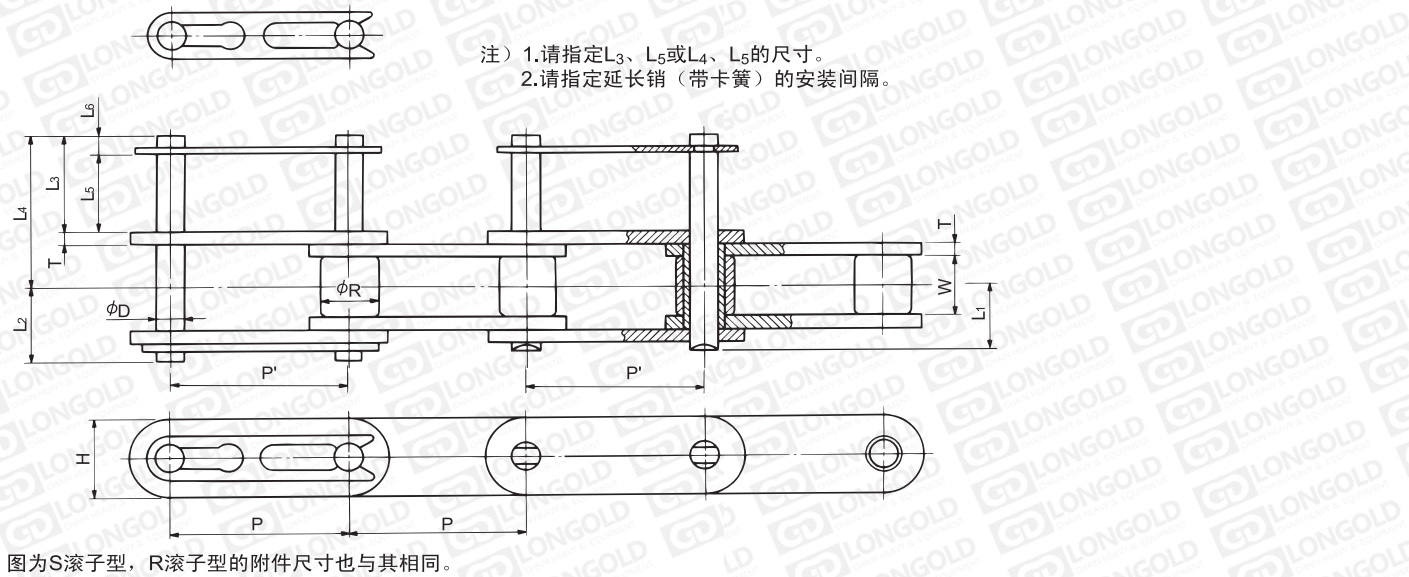

上图为带卡簧延长销双倍节距链结构图。

上述产品图片为S滚子每一节带延长销的情况。

可根据客户的需求，定制附件的安装间隔，详细请咨询隆德技术人员。


■附件尺寸表

隆德链号

节距

内链节

内宽

滚子直径

R

销轴

链板

PDF图纸

DXF图纸

P

W

S滚子

R滚子

直径D

L1

L2

L6

宽度H

厚度T

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDC2040S-EC

LDF2040R-EC

25.40

7.95

7.92

15.88

3.97

8.25

9.95

2.8

12.0

1.5

请咨询

请咨询

LDC2050S-EC

LDF2050R-EC

31.75

9.53

10.16

19.05

5.09

10.30

12.00

3.0

15.0

2.0

LDC2060S-EC

LDF2060R-EC

38.10

12.70

11.91

22.23

5.96

14.55

16.55

3.4

17.2

3.2

注：

1.P'与P尺寸不同，请咨询隆德技术人员。

2.上表中数据为标称尺寸，实际尺寸可能不同。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请参照下述。



附件种类


型号表示例·订购方法

型号表示例


LD

C2040

S

-

EC

（1）

(2)

（3）


（1）链条尺寸

（2）滚子形式：R=大滚子  S=小滚子

（3）EC：带卡簧延长销



订购方法


标准包装订购

双倍节距链一般按标准包装（即技术参数中的组件链节数）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
