带导向滑轮A系列小型输送链

带导向滑轮A系列小型输送链，将导向滑轮作为蛇形防止与常规滚子使用。

应用领域

糖果行业

包装行业

物流运输业

印刷行业

医疗行业

散物料业

产品手册索取



产品特点

针对输送装置的长度、输送方向、使用环境，链条输送装置的使用范围非常广泛。

链条一侧带有导向滑轮，能够有效防止蛇形。

经久耐用。

几乎都可使用标准滚子链条。

较小零部件可用小节距链条输送，适用于短距离（一般10m以下）的输送。

使高速输送变得更加顺畅。

可高速、顺畅、静音地输送。

可使用标准滚子链轮，可根据客户需求定制轮毂、齿数、材质等，详情请咨询隆德技术人员。

广泛应用于物流输送、电子行业、散物料业以及包装行业

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

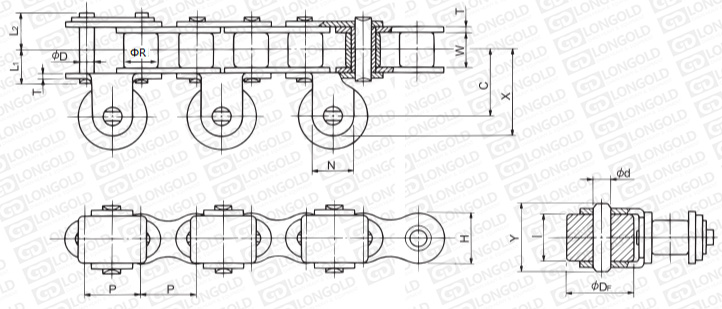

■链条本体带附件结构详见如上图

上图为带导向滑轮A系列小型输送链结构图

可根据客户的需求，定制附件的安装间隔，详细请咨询隆德技术人员。


■附件尺寸表

隆德链号

节距

内链节

内宽

滚子

直径

销轴

链板

附件

导向滑轮

PDF图纸

DXF图纸

P

W

R

直径D

L1

L2

宽度H

厚度T

C

X

N

Y

d

DF

l

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD40-GR

12.70

7.95

7.92

3.97

8.25

9.95

12.0

1.5

17.45

22.20

9.5

16.5

3.97

15.88

11.05

请咨询

请咨询

LD50-GR

15.88

9.53

10.16

5.09

10.30

12.00

15.0

2.0

21.15

27.50

12.7

20.6

5.09

19.05

13.75

LD60-GR

19.05

12.70

11.91

5.96

12.85

14.75

18.1

2.4

25.40

33.35

15.9

25.7

5.96

22.23

17.65

LD80-GR

25.40

15.88

15.88

7.94

16.25

19.25

24.1

3.2

31.75

41.30

19.1

32.5

7.94

28.58

22.50

LD100-GR

31.75

19.05

19.05

9.54

19.75

22.85

30.1

4.0

41.30

54.00

25.4

39.5

9.54

39.69

27.40

注：上表中尺寸为标称尺寸，可能与实际尺寸不同。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请参照下述。



附件种类



型号表示例·订购方法

型号表示例


LD

40

-

GR

（1）

（2）


（1）链条尺寸

（2）GR=带导向滑轮



订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
