轴承套筒链条 通用规格

在销轴和套筒之间插入钢制滚针，链条的其他部件为钢制，链板做镀镍处理的特殊链条。可用于以前无法使用链条的输送系统，适应自动化、省力化和高速化需求，提高生产效率。

应用领域

食品行业

包装行业

物流运输业

印刷行业

散物料业

矿产行业

产品手册索取



产品特点

在销轴和套筒之间插入钢制滚针，链条的其他部件为钢制，链板做镀镍处理的特殊链条。

附件的上表面经过研磨，使得相邻的附件高度偏差更小。

可使用温度范围： -10°C～150°C。

适应自动化、省力化和高速化需求，提高生产效率。

运行开始时会有微小的初期磨损伸长(0.02%)，此后将不再发生磨损伸长。

需使用双节距R滚子专用链轮，详情请咨询隆德技术人员。

可根据客户需求定制链轮的材质、齿数以及轮毂。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、电子设备行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

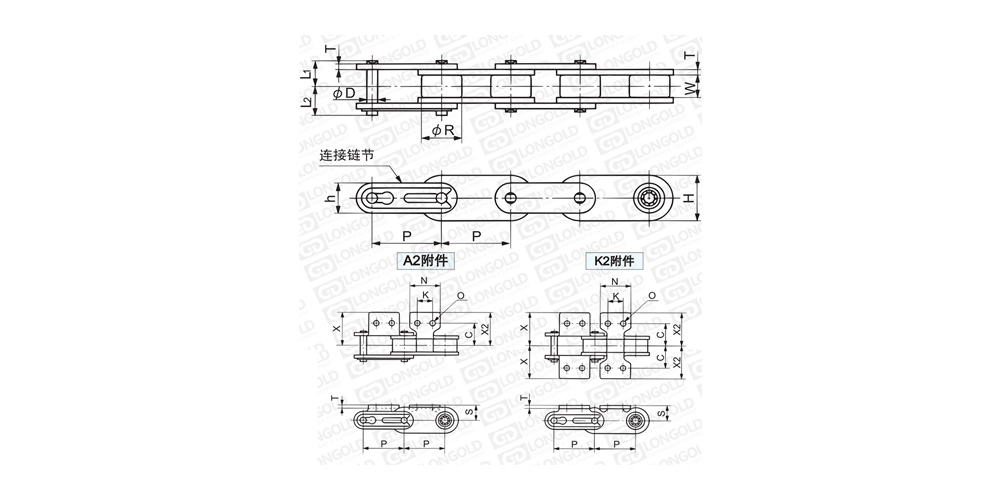

■链条本体结构详见如上图

上图为通用型的轴承套筒规格链条结构图以及带附件结构图。

带附件结构图表示每一节带附件的情况。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸表

隆德链号

节距

滚子

直径

内链节

内宽

链板

销轴

最大容许张力

PDF图纸

DXF图纸

P

R

W

厚度 T

宽 h

宽 H

直径D

L1

L2

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDC2040R-NB

25.40

15.88

7.95

1.5

12.0

17.5

3.97

8.25

9.95

请咨询

请咨询

请咨询

LDC2050R-NB

31.75

19.05

9.53

2.0

15.0

21.0

4.97

10.30

12.00

LDC2060R-NB

38.10

22.23

12.70

3.2

17.2

26.0

5.96

14.55

16.55

LDC2080R-NB

50.80

28.58

15.88

4.0

23.0

35.0

7.94

18.30

20.90


■附件尺寸表

隆德链号

S

C

X

X2

N

K

T

O

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

LDC2040R-NB

9.1

12.70

19.3

19.3

19.1

9.5

1.5

3.6

请咨询

请咨询

LDC2050R-NB

11.1

15.90

24.2

24.2

23.8

11.9

2.0

5.2

LDC2060R-NB

14.7

21.45

31.5

31.5

28.6

14.3

3.2

5.2

LDC2080R-NB

19.1

27.80

40.7

40.7

38.1

19.1

4.0

6.8

注：

1.销轴型式为铆钉型。

2.连接链节为卡簧型。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请参照下述。



附件种类


型号表示例·订购方法

型号表示例


LD
 C2040
R
 -
 NB
 -
 1L
K1

（1）
（2）
（3）
（4）
（5）


（1）链条尺寸

（2）滚子形式：R=大滚子  S=小滚子

（3）链条形式：NB=通用规格

（4）附件安装间隔：1L=每一节

（5）附件种类



订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
