带支柱销A系列小型输送链

销轴的延伸使左右链条并列。适用于在销轴上装载物品进行输送的情况，安装螺母等为其中的一个例子。

应用领域

包装行业

物流运输业

医疗行业

电子行业

散物料业

产品手册索取



产品特点

销轴的延伸使左右链条并列。

几乎都可使用标准滚子链条。

经久耐用。

较小零部件可用小节距链条输送，适用于短距离（一般10m以下）的输送。

适用用于在销轴上装载物品进行输送的情况。

使高速输送变得更加顺畅。

可高速、顺畅、静音地输送。

可使用标准滚子链轮，可根据客户需求定制链轮的材质、齿数、轮毂等，详情请咨询隆德技术人员。

广泛应用于电子行业、物流输送、包装行业、医疗行业以及散物料业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条本体带附件结构详见如上图

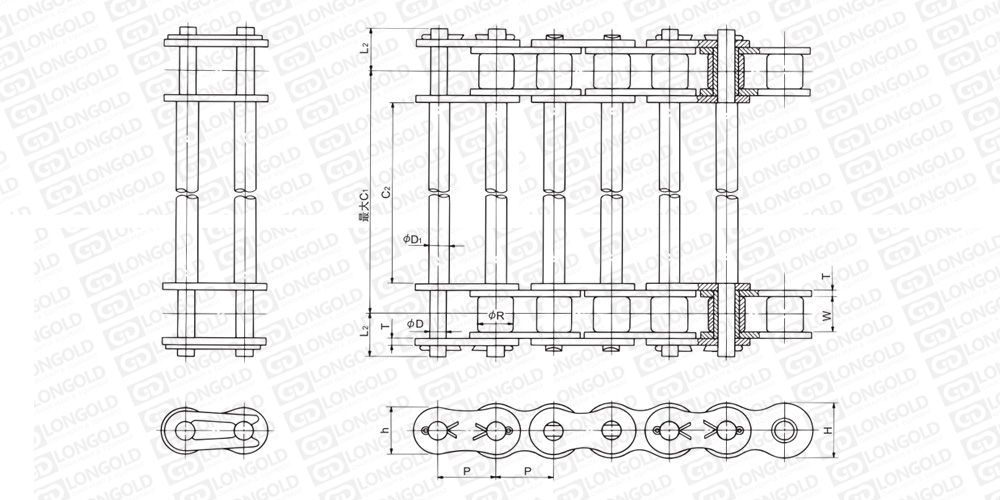

上图为带支柱销A系列小型输送链结构图。

注：

1.根据支柱销长度的不同，本体链条部分也可能为卡簧型或者开口销型。

2.总宽度（C1+2L1）应设定在400mm以下。超过400mm也可以制作，但销本体部和C2部的规格可能会不同。具体请咨询隆德技术人员。

3.不锈钢链条的D1尺寸不同，具体请咨询隆德技术人员。

4.本体链条德两端各有1个连接链节。

可根据客户的需求，定制附件的安装间隔，详细请咨询隆德技术人员。


■链条尺寸表

隆德链号

节距

内链节

内宽

滚子

直径

销轴

链板

PDF图纸

DXF图纸

P

W

R

直径D

D1

L2

C1、C2

宽度h

宽度H

厚度T

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD35-ST

9.525

4.78

5.08

3.59

5.00

6.85

请指定C1或者C2

7.8

9.0

1.25

请咨询

请咨询

LD40-ST

12.70

7.95

7.92

3.97

5.84

9.95

10.4

12.0

1.50

〈5.2〉

LD50-ST

15.875

9.53

10.16

5.09

6.35

12.00

13.0

15.0

2.00

〈6.1〉

LD60-ST

19.05

12.70

11.91

5.96

8.35

14.75

15.6

18.1

2.40

〈8.07〉

LD80-ST

25.40

15.88

15.88

7.94

9.88

19.25

20.8

24.1

3.20

LD100-ST

31.75

19.05

19.05

9.54

11.46

22.85

26.0

30.1

4.00

LD120-ST

38.10

25.40

22.23

11.11

13.07

28.90

31.2

36.2

4.80

LD140-ST

44.45

25.40

25.40

12.71

14.67

31.70

36.4

42.2

5.60

LD160-ST

50.80

31.75

28.58

14.29

17.90

36.85

41.6

48.2

6.40

注：上表中尺寸为标称尺寸，可能与实际尺寸不同。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请参照下述。


附件种类


型号表示例.订购方法

型号表示例


LD

40

-

ST

（1）

（2）


（1）链条尺寸

（2）ST：带支柱销



订购方法


标准包装订购

双倍节距链一般按标准包装（即技术参数中的组件链节数）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
