带支柱销双倍节距链

与带附件A系列滚子链相比，链条节距成倍数（称为双倍节距），链板形状为直板形。销轴的延伸使左右链条并列，适用于在销轴上装载物品进行输送的情况，安装螺母等为其中的一个例子。附件表示为：ST。

应用领域

包装行业

物流运输业

印刷行业

医疗行业

散物料业

产品手册索取



产品特点

双倍节距输送链条的销轴的延伸使左右两条链条并列。

滚子的种类有R滚子和S滚子，按照用途可以区分使用。

可使用双倍节距链轮。

经久耐用。

适用于在销轴上装载物品进行输送的情况。

使输送变得更加顺畅。

可顺畅、静音地输送。

可使用双倍节距型链轮，或A系列传动链轮(只有S滚子而齿数为30齿以上产品，才可使用)。

R滚子和S滚子配用链轮形式有区别，详情请咨询隆德技术人员。

广泛应用于电子行业、物流输送、包装行业、医疗行业以及散物料业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条本体带附件结构详见如上图

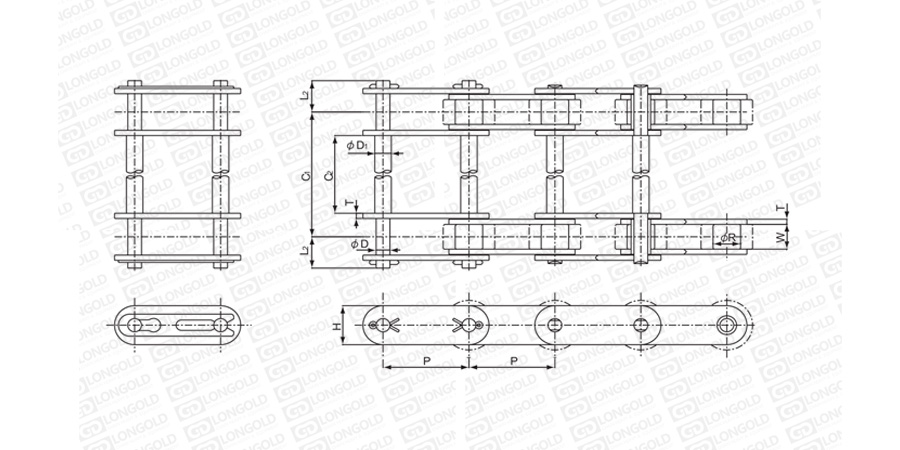

上图为带支柱销A双倍节距链结构图。

注：

1.根据支柱销长度的不同，本体链条部分也可能为卡簧型或者开口销型。

2.总宽度（C1+2L1）应设定在400mm以下。超过400mm也可以制作，但销本体部和C2部的规格可能会不同。具体请咨询隆德技术人员。

3.不锈钢链条的D1尺寸不同，具体请咨询隆德技术人员。

4.本体链条德两端各有1个连接链节。

可根据客户的需求，定制附件的安装间隔，详细请咨询隆德技术人员。


■链条尺寸表

隆德链号

节距

内链节

内宽

滚子直径

R

销轴

链板

PDF图纸

DXF图纸

P

W

S滚子

R滚子

直径D

D1

L2

C1,C2

宽度H

厚度T

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDC2040S-ST

LDC2040R-ST

25.40

7.95

7.92

15.88

3.97

5.84

9.95

请指定C1或C2

12.0

1.5

请咨询

请咨询

LDC2050S-ST

LDC2050R-ST

31.75

9.53

10.16

19.05

5.09

6.35

12.00

15.0

2.0

LDC2060S-ST

LDC2060R-ST

38.10

12.70

11.91

22.23

5.96

8.35

16.55

17.2

3.2

LDC2080S-ST

LDC2080R-ST

50.80

15.88

15.88

28.58

7.94

9.88

20.90

23.0

4.0

LDC2100S-ST

LDC2100R-ST

63.50

19.05

19.05

39.69

9.54

11.46

24.50

28.6

4.8

LDC2120S-ST

LDC2120R-ST

76.20

25.40

22.23

44.45

11.11

13.07

30.55

34.4

5.6

LDC2160S-ST

LDC2160R-ST

101.60

31.75

28.58

57.15

14.29

17.90

38.45

48.2

7.15

注：

1.P'与P尺寸不同，请咨询隆德技术人员。

2.上表中数据为标称尺寸，实际尺寸可能不同。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请参照下述。



附件种类


型号表示例.订购方法

型号表示例


LD

C2040

S

-

ST

（1）

(2)

（3）


（1）链条尺寸

（2）滚子形式：R=大滚子  S=小滚子

（3）ST：带支柱销



订购方法


标准包装订购

双倍节距链一般按标准包装（即技术参数中的组件链节数）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
