020 - 22197679

双倍节距高板链

以双倍节距链条为基础， 外侧链板加高，直接作为输送产品的接触面的特殊定制的双倍节距输送链条，链条滚子为R滚子，可直接在链板上装载输送物品。

应用领域

包装行业

物流运输业

印刷行业

医疗行业

电子行业

散物料业

矿产行业

产品手册索取



产品特点

与带附件A系列滚子链相比，链条节距成倍数（称为双倍节距），链板形状为直板形。

外侧链板加高，链条滚子为R滚子，可直接在链板上装载输送物品。

可使用双倍节距链轮。

适用于较长距离、低速输送。

可高速、顺畅、静音地输送。

可根据使用需求加装不同形式的附件，详情请咨询隆德技术人员。

需使用双节距R滚子专用链轮，详情请咨询隆德技术人员。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，

产品可直接承载重物，广泛应用于承载输送物料。

在物料输送、食品、包装以及电子行业等都有着广泛地应用。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

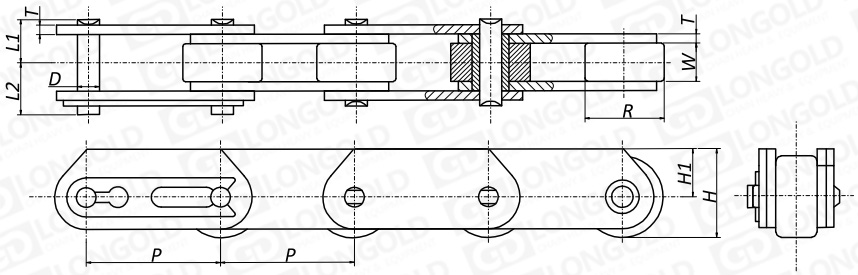

■链条本体带附件结构详见如上图

上图为R滚子链双倍节距链带附件图，S滚子型的附件尺寸也与其相同。

可根据客户的需求定制，详细请咨询隆德技术人员。


■附件尺寸表

隆德链号

节距

内链节

内宽

滚子

直径

链条高度

销轴

链板

PDF图纸

DXF图纸

P

W

R

H

直径D

L1

L2

高度H1

厚度T

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDC2040R-DL

25.40

7.95

15.88

17.90

3.97

8.25

9.95

10.0

1.5

请咨询

请咨询

LDC2050R-DL

31.75

9.53

19.05

21.50

5.09

10.30

12.00

12.0

2.0

LDC2060R-DL

38.10

12.70

22.23

25.10

5.96

14.55

16.55

14.0

3.2

LDC2080R-DL

50.80

15.88

28.58

32.20

7.94

18.30

20.90

18.0

4.0

注：表格中记载尺寸为标称尺寸，可能与实际尺寸不同。

型号表示例

型号表示例


LD
 C2040
 R -
 DL

（1）
 (2)
(3)


（1）链条编号

（2）滚子形式：S=小滚子 R=大滚子

（3）高板规格


订购方法

订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
