用内弯附件,直接装载物品
附件表面进行倒角处理,不容易损伤物品。
几乎所有的标准滚子链条都可以定制该种附件形式。
可使用标准滚子链轮。可根据客户需求定制轮毂形式、齿数、材质等,详情请咨询隆德技术人员。
产品可直接直接装载物品,或夹住物品进行输送,广泛应用于承载物料以及运输。
在物料输送、包装行业、医疗行业以及电子行业等都有着广泛地应用。
润滑方式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

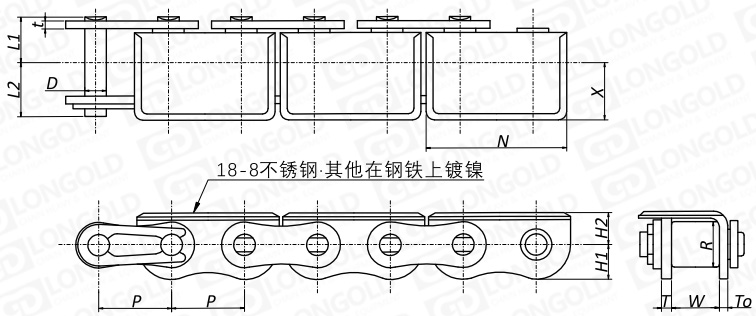

■链条本体带附件结构详见如上图
上图为带内弯附件双倍节距链S滚子带附件图。
上图表示安装有附件的情况。
可根据客户的需求定制,详细请咨询隆德技术人员。
■附件尺寸表
隆德链号 |
节距 |
内链节 内宽 |
滚子 直径 |
销轴 |
链板 |
PDF图纸 |
DXF图纸 |
||||||||
P |
W |
R |
直径D |
L1 |
L2 |
H1 |
H2 |
N |
X |
T |
t |
To |
|||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||
LD40-UM |
12.70 |
7.95 |
7.92 |
3.97 |
8.25 |
9.95 |
7.0 |
5.7 |
24.4 |
11.2 |
1.5 |
1.5 |
1.25 |
||
LD50-UM |
15.875 |
9.53 |
10.16 |
5.09 |
10.3 |
12.00 |
8.5 |
7.1 |
30.5 |
13.1 |
2.0 |
2.0 |
1.50 |
注:
1.更换后使用时,请仔细确认H2尺寸。
2.最大容许张力请咨询我司。
3.链轮齿数为23及以上时,可以使用A系列标准传动链轮。齿数在22及以下时,链轮的轮毂会与链条的链板发生干涉,需使用专用链轮,请咨询我司。
4.表格记载的尺寸为标称尺寸,可能与实际尺寸不同。
型号表示例
LD |
40 |
- |
UM |
|
(1) |
|
(2) |
(1)链条尺寸
(2)带内弯附件
订购方法
标准包装订购
一般按标准包装(10Ft,即3.048米)为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
