表面研磨A系列小型输送链

一种对链条的附件有相当高要求的产品，要求高是指产品的精度，可以达到客户的技术要求与使用要求，A系列小型输送链的滚子为研磨规格。带附件链条对附件的外表面进行研磨。附件表示为：PG。

应用领域

汽车生产

机械工程

包装行业

物流运输业

印刷行业

医疗行业

烟草行业

产品手册索取



产品特点

A系列小型输送链的滚子为研磨规格。带附件链条对附件的外表面进行研磨。附件表示为：PG。

针对输送装置的长度、输送方向、使用环境，链条输送装置的使用范围非常广泛。

几乎可以输送所有形状的输送物品。

高速、顺畅、静音地运行。

经久耐用。

较小零部件可用小节距链条输送，适用于短距离（一般10m以下）的输送。

使高速输送变得更加顺畅。

对要求很高要求精密输送的使用场景尤为合适。

可使用标准滚子链轮。可根据客户需求定制轮毂形式、齿数、材质等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、电子设备行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

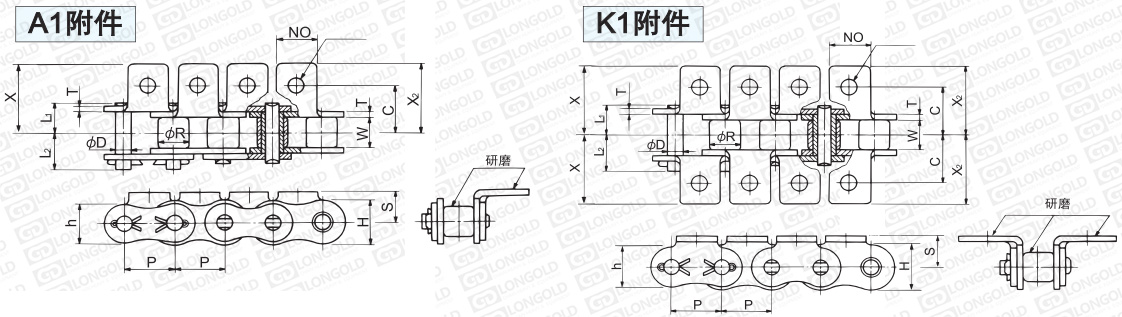

■链条本体带附件结构详见如上图

上图为表面研磨A系列小型输送链带A1附件结构图以及带K1附件结构图。

上图表示在每链节上都安装有附件的情况。

可根据客户的需求，定制附件的安装间隔，详细请咨询隆德技术人员。


■附件尺寸表

隆德链号

节距

内节

内宽

滚子

直径

销轴

链板

附件

PDF图纸

DXF图纸

P

W

R

直径D

L1

L2

宽度h

宽度H

厚度T

C

N

O

S

X

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD40-PG

12.70

7.95

7.90

3.97

8.25

9.95

10.4

12.0

1.5

12.7

9.5

3.6

7.8

17.8

请咨询

请咨询

LD50-PG

15.875

9.53

10.12

5.09

10.30

12.00

13.0

15.0

2.0

15.9

12.7

5.2

10.1

23.4

LD60-PG

19.05

12.70

11.88

5.96

12.85

14.75

15.6

18.1

2.4

19.1

15.9

5.2

11.6

28.2

LD80-PG

25.40

15.88

15.71

7.94

16.25

19.25

20.8

24.1

3.2

25.4

19.1

6.8

15.6

36.6

LD100-PG

31.75

19.05

18.83

9.54

19.75

22.85

26.0

30.1

4.0

31.8

25.4

8.7

19.4

44.9

LD120-PG

38.10

25.40

22.01

11.11

24.90

28.90

31.2

36.2

4.8

38.1

28.6

10.3

22.6

55.8

LD140-PG

44.45

25.40

25.18

12.71

26.90

31.70

36.4

42.2

5.6

44.5

34.9

11.9

28.2

64.6

LD160-PG

50.80

31.75

28.36

14.29

31.85

36.85

41.6

48.2

6.4

50.8

38.1

14.3

31.4

73.7


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请参照下述。



附件种类


型号表示例.订购方法

型号表示例


LD
 80
 -
 1L
 A1
 -
 PG

（1）
（2）
（3）
（4）


（1）链条尺寸

（2）附件安装间隔：1L=每一节

（3）附件种类

（4）PG=表面研磨



订购方法


标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
