带K1附件双侧带塑料侧置滚轮输送链

在双侧带塑料侧置滚轮输送链的基础上安装了K1附件，主要应用在牙膏包装、药品包装等需要精确控制产品装入包装盒的生产线。

应用领域

机械工程

食品行业

包装行业

物流运输业

医疗行业

散物料业

农业机械

产品手册索取



产品特点

链条的两侧带有塑料制的滚轮，链板上安装有K1附件。

通过K1附件搭配不同的部件，用以固定不同形状的包装盒。

在一些应用中，如牙膏包装，使用此链条能够支持每分钟高达750管的灌装速度，这比许多其他同类设备都要快。

输送精确、平稳、安全。

设计考虑到了维护的便捷性，在需要时可以对链条快速进行检查和维护。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

适用于医药、食品加工、日化产品包装等多个行业，特别是在需要自动化包装和高速生产线的场合。

在牙膏包装、药品包装以及其他需要精确控制产品装入包装盒的生产线中发挥着重要作用。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

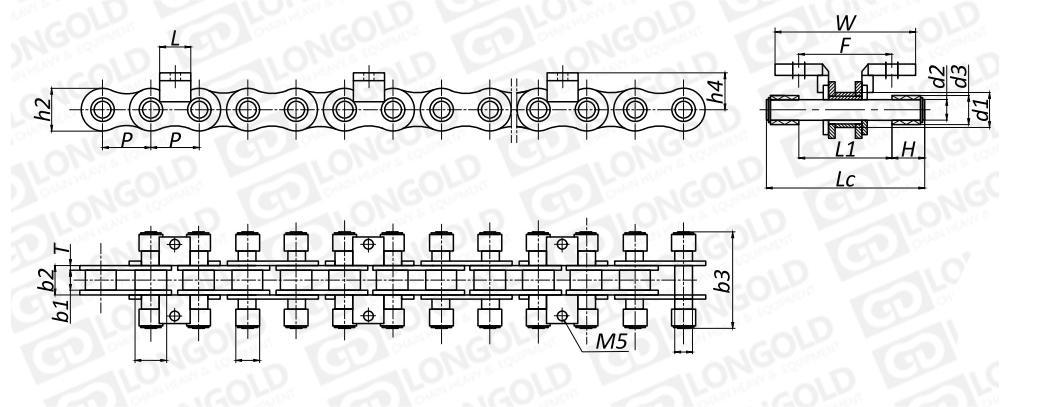

■本体及附件尺寸表

隆德链号

节距

链板
高度

滚子

尺寸

销轴

尺寸

内节
内宽

内节
外宽

外节
外宽

链板
厚度

附件

尺寸

其他技
术参数

PDF图纸

DXF图纸

P

h2

d1

d3

H

d2

L1

Lc

b1

b2
max

b3

T

h4

L

W

F

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDTP80-SR2-K1

25.4

24.0

15.88

15.6

12.0

7.92

33.5

64.5

9.0

13.4

17.6

2.03

20.6

17.7

61.5

45.7

请咨询

请咨询

请咨询


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，详情请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 TP 80 -
 1L SR2 -
 4L
 K1

(1)
 (2)
(3)
 (4)

(5)


（1）牙膏包装机链条

（2）链条尺寸

（3）附件安装间隔

（4）带侧置滚轮

（5）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
