提升机拖板链

属特种设备之一，该设备结构简洁、能速续传送，可配套流水线自动运作。


应用领域

机械工程

食品行业

包装行业

物流运输业

医疗行业

电子行业

散物料业

农业机械

产品手册索取



产品特点

属特种设备之一，该设备结构简洁、能速续传送，可配套流水线自动运作。

与运货电梯及往复式提升机相比，效率可提高几借甚至十几倍。

由标准滚子链完成提升功能；拖板完成承载及水平移动功能。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

适于运送流量大的箱式、托盘式货物和产品，多用于餐饮、 烟革、医药、家电及大型仓储。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

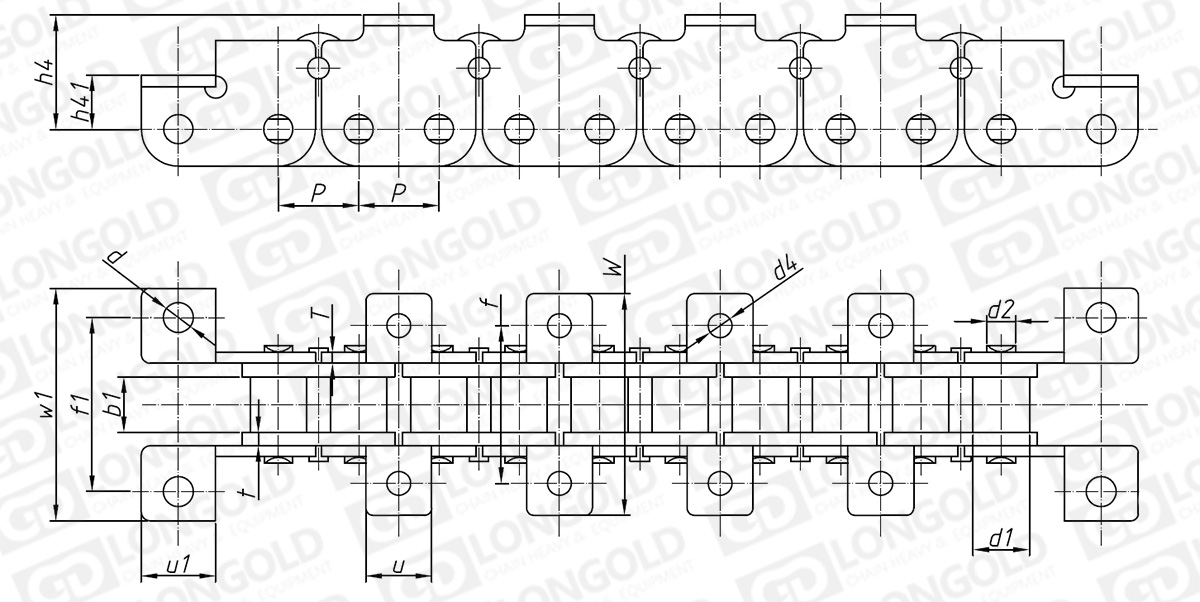

■链条本体及附件尺寸表

隆德链号

节距

滚子
直径

内节
宽度

销轴
直径

链板
厚度

拖板
尺寸

其他技

术参数

PDF图纸

DXF图纸

托板
高度

托板
宽度

销轴
长度

托板
跨度

托板孔
横向距

托板孔
直径

接头平
台高度

接头平
台宽度

接头平
台跨度

接头孔
横向距

接头孔直径

P

d1

b1

d2

t/T

max

min

max

max

h4

U

L

W

f

d4

h41

u1

w1

f1

d

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDHB-60

19.05

11.91

12.57

5.94

2.44

24.0

30.0

26.9

58.0

42.0

5.5

14.0

18.0

54.0

40.0

6.2

请咨询

请咨询

请咨询

LDHB-100

31.75

19.05

18.9

9.53

4.0

45.0

30.0

33.5

91.0

67.0

10.0

21.0

30.0

95.0

71.0

11.0

LDHB-16B

25.40

15.88

17.02

8.28

4.0

32.0

22.0

41.1

67.6

50.8

6.2

15.0

23.0

67.6

50.8

6.2

LDHB-P23

23.0

15.88

15.75

7.92

3.0

45.0

23.0

36.1

63.5

45.5

6.2

22.0

21.0

66.2

49.0

8.2


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，详细请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 HB -
 100 -
 2L
A1

（1）
(2)
(3)
(4)


（1）提升机拖板链

（2）链条尺寸

（3）附件安装间隔

（4）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
