提升机拖板链60H系列Ⅰ

属特种设备之一，该设备结构简洁、能速续传送，可配套流水线自动运作。

应用领域

机械工程

食品行业

包装行业

物流运输业

医疗行业

散物料业

农业机械

产品手册索取



产品特点

属特种设备之一，该设备结构简洁、能速续传送，可配套流水线自动运作。

与运货电梯及往复式提升机相比，效率可提高几借甚至十几倍。

由标准滚子链完成提升功能；拖板完成承载及水平移动功能。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

适于运送流量大的箱式、托盘式货物和产品，多用于餐饮、 烟革、医药、家电及大型仓储。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大




■链条本体尺寸表

隆德链号

节距

滚子
直径

内节
内宽

销轴
直径

销轴
长度

抗拉
强度

每米
长重

P

d1

max

b1

min

d2

max

L

max

Q

min

q


mm


mm


mm


mm


mm

KN/lbf

kg/m

LDHB-60H

19.05

11.91

12.57

5.94

29.2

请咨询

请咨询

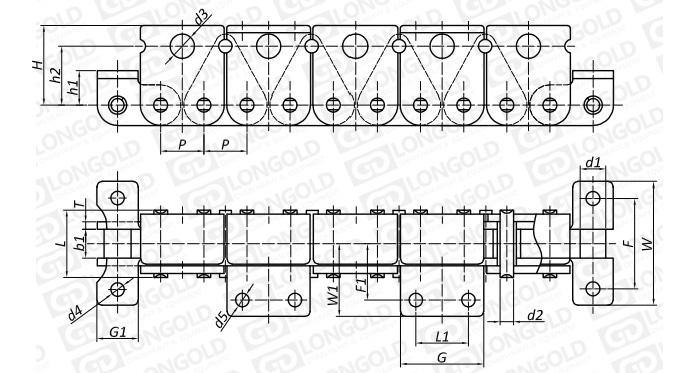

■链条附件尺寸表

隆德链号

H

h2

d3

F

W

G1

h1

d4

T

F1

W1

L1

G

d5

其他技

术参数

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDHB-60H

35.0

26.0

10.5

40.0

54.0

18.0

15.0

6.2

3.3

24.8

31.8

24.0

37.0

6.2

请咨询

请咨询

请咨询


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，详细请咨询隆德技术人员。



型号表示例·订购方法

型号表示例


LD
 HB -
 60H -
 UM 2L
 A1

（1）
（2）
（3）
 （4）
 （5）


（1）提升机拖板链

（2）链条尺寸

（3）内弯板

（4）附件安装间隔

（5）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
