单排果冻机链

单排果冻机链,生产果冻装置的驱动链条,参与果冻生产冷却、凝固、脱模等多个步骤,链条整体采用SUS304不锈钢材质,在果冻生产环境中,能够有效抵御水汽、糖分以及各种清洁消毒剂的侵蚀,确保输送链长期稳定运行,不易生锈损坏。可使用温度区域从-20°C到400°C,可对应更广泛温度区域。

产品手册索取




产品特点

采用相当于SUS304不锈钢材质具有较高耐腐蚀性,可使用于水里中、酸性以及碱性的腐蚀性环境。

链条一侧加装弯板附件,帮助果冻生产线原料运输等。

由多个链节组成,链节之间通过销轴连接,形成一个连续的输送系统。

可使用温度区域从-20°C到400°C,可对应更广泛温度区域。

能够在恶劣的工作环境下工作,如灰尘、油污等环境中,依然保持良好的性能。适用各类输送环境,耐腐蚀性,耐药品性,耐热性,耐寒性优异。

链条的节距精度高,可以实现准确的定位和输送,满足对输送精度要求较高的生产工艺。

在长时间运行过程中不易变形和断裂,保证了输送的稳定性和可靠性。

链条为单排,主要作为果冻生产装置的驱动链条来使用。

不锈钢链轮的型号包括非标链轮(根据客户图纸定制)和标准链轮(美标和公制)。

在选择不锈钢链轮时,需要考虑安装尺寸、速比、扭力和设备用途等因素。

当速比低时,使用高齿数链轮可以减少链节的转动量、链条的拉伸负荷和轴承的负荷。

果冻生产线:果冻机用链条参与果冻生产的多个环节,包括冷却、凝固和脱模等步骤。

驱动和输送:在果冻机中,链条作为驱动部件,帮助输送果冻原料和成品。

灌装和封口:在果冻的灌装和封口过程中,链条用于将果冻杯或容器固定在生产线上,确保灌装和封口过程的精确和一致性。

杀菌和冷却:在果冻的后处理阶段,链条用于将果冻产品输送通过杀菌和冷却隧道,确保产品达到食品安全标准。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

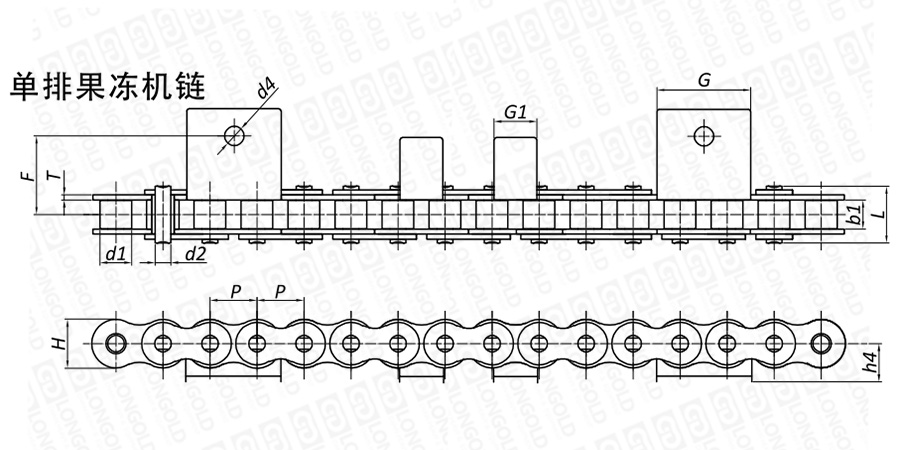

■链条本体结构详见如上图

上图为单排果冻机链的结构图。

可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员


■本体尺寸

隆德链号

节距

滚子

直径

内节

内宽

销轴尺寸

内链板

高度

链板

附件尺寸

破断载荷

PDF图纸

DXF图纸

P

d1

max

b1

min

d2

max

L

max

H

max

T

max

h4

d4

F

G

G1

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD50-H-SS-1

15.875

10.16

9.53

5.08

24.50

15.09

3.00

12.50

8.50

21.50

31.00

13.00

请咨询

请咨询

请咨询


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔,如每偶数链节安装,为了容易进行保养,安装在外链节。

关于附件种类,请咨询隆德技术人员


型号表示例·订购方法

型号表示例



LD

50
-
H
-
SS
-
1


(1)

(2)

(3)

(4)


(1)链条尺寸

(2)重型

(3)链条规格

(4)排数



订购方法



标准包装订购

一般按标准包装为单位备常规库存,1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员




×
