采用相当于SUS304不锈钢材质具有较高耐腐蚀性,可使用于水里中、酸性以及碱性的腐蚀性环境。
链条一侧加装弯板附件,帮助果冻生产线原料运输等。
由多个链节组成,链节之间通过销轴连接,形成一个连续的输送系统。
可使用温度区域从-20°C到400°C,可对应更广泛温度区域。
能够在恶劣的工作环境下工作,如灰尘、油污等环境中,依然保持良好的性能。适用各类输送环境,耐腐蚀性,耐药品性,耐热性,耐寒性优异。
链条的节距精度高,可以实现准确的定位和输送,满足对输送精度要求较高的生产工艺。
在长时间运行过程中不易变形和断裂,保证了输送的稳定性和可靠性。
链条为双排,主要作为果冻生产装置的驱动链条来使用。
不锈钢链轮的型号包括非标链轮(根据客户图纸定制)和标准链轮(美标和公制)。
在选择不锈钢链轮时,需要考虑安装尺寸、速比、扭力和设备用途等因素。
当速比低时,使用高齿数链轮可以减少链节的转动量、链条的拉伸负荷和轴承的负荷。
果冻生产线:果冻机用链条参与果冻生产的多个环节,包括冷却、凝固和脱模等步骤。
驱动和输送:在果冻机中,链条作为驱动部件,帮助输送果冻原料和成品。
灌装和封口:在果冻的灌装和封口过程中,链条用于将果冻杯或容器固定在生产线上,确保灌装和封口过程的精确和一致性。
杀菌和冷却:在果冻的后处理阶段,链条用于将果冻产品输送通过杀菌和冷却隧道,确保产品达到食品安全标准。
润滑方式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

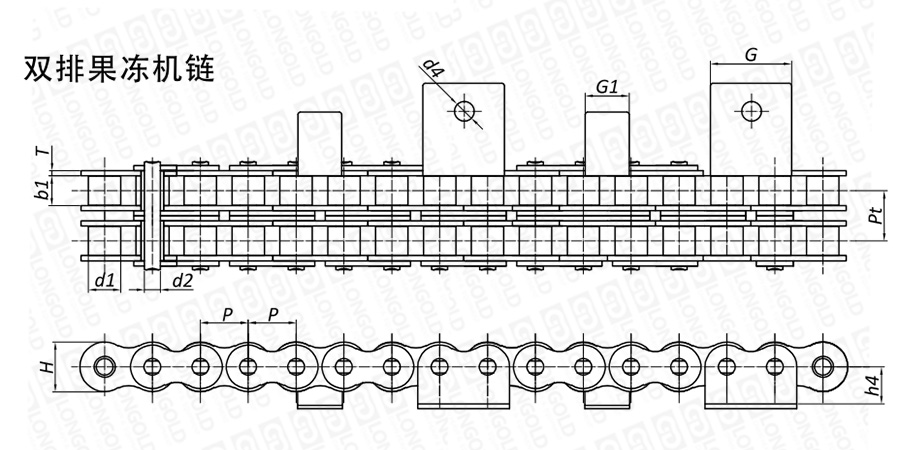

■链条本体结构详见如上图
上图为双排果冻机链的结构图。
可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员。
■本体尺寸
隆德链号 |
节距 |
滚子 直径 |
内节 内宽 |
销轴尺寸 |
内链板 高度 |
链板 厚度 |
附件尺寸 |
排距 |
破断 载荷 |
图纸 |
DXF 图纸 |
|||||
P |
d1 max |
b1 min |
d2 max |
L max |
H max |
T max |
h4 |
d4 |
F |
G |
G1 |
Pt |
||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||
LD50-H-SS-2 |
15.875 |
10.16 |
9.53 |
5.08 |
47.00 |
15.09 |
3.00 |
10.30 |
8.20 |
21.50 |
31.00 |
13.00 |
21.80 |
附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。
附件可配装在每一个链节以上的链节间隔,如每偶数链节安装,为了容易进行保养,安装在外链节。
关于附件种类,请咨询隆德技术人员。
型号表示例
LD |
|
50 |
- |
H |
- |
SS |
- |
2 |
|
|
(1) |
|
(2) |
|
(3) |
|
(4) |
(1)链条尺寸
(2)重型
(3)链条规格
(4)排数
订购方法
标准包装订购
一般按标准包装为单位备常规库存,1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
