不锈钢中心滚轮输送链

与顶置滚子链相比,不锈钢中心滚子链重心较低,两侧滚子同时受力,因此可实现稳定输送。采用两侧标准滚子链，中间每隔两节装配一个大滚轮结构，用于轻型物料的输送。使用温度范围：-20℃～400℃，可对应更广泛温度区域。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

医疗行业

散物料业

产品手册索取



产品特点

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

不锈钢中心滚子链重心较低,两侧滚子同时受力,因此可实现稳定输送。

可使用温度范围：-20℃～400℃，可对应更广泛温度区域。

采用两侧标准滚子链，中间每隔两节装配一个大滚轮结构，用于轻型物料的输送。

可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

在长时间运行过程中不易变形和断裂，保证了输送的稳定性和可靠性。

不锈钢链轮的型号包括非标链轮（根据客户图纸定制）和标准链轮（美标和公制）。

在选择不锈钢链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。

当速比低时，使用高齿数链轮可以减少链节的转动量、链条的拉伸负荷和轴承的负荷。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

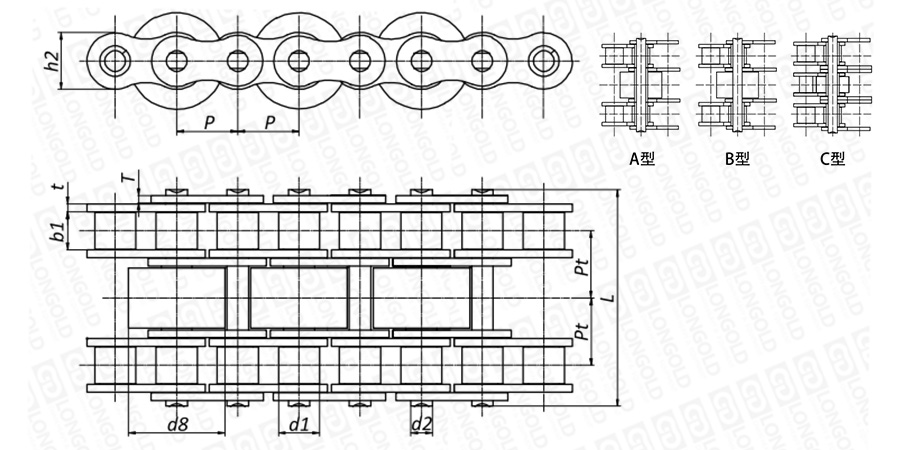

■链条本体结构详见如上图

上图为不锈钢中心滚轮输送链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体和滚轮尺寸

隆德链号


链条
类型


节距

滚子直径


内节
内宽



销轴
直径



销轴
长度


链板尺寸

中心距

破断载荷

PDF图纸

DXF图纸

P

d1
max
d8
max
b1
min
d2
max
L
max
h2
max
t/T
max

Pt

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD08BS-L45.1-CR16-SS-3

A

12.70

8.51

16.00

7.75

4.45

45.10

11.80

1.60

13.92

请咨询

请咨询

请咨询

LD08BS-L45.1-CR17-SS-3

12.70

8.51

17.00

7.75

4.45

45.10

11.80

1.60

13.92

LD08BS-L45.1-CR20-SS-3

12.70

8.51

20.00

7.75

4.45

45.10

11.80

1.60

13.92

LD12BS-L61.5-CR28-SS-3

19.05

12.07

28.00

11.68

5.72

61.50

16.00

1.85

19.46

LD12BS-L61.5-PR28-SS-3

19.05

12.07

28.00

11.68

5.72

61.50

16.00

1.85

19.46

LD60SF90-L71.5-CR28-SS-3

B

19.05

11.91

28.00

12.57

5.94

71.50

18.00

2.42

22.78

LD06BS-L33.5-CR15-SS-3

9.525

6.35

15.00

5.72

3.28

33.50

8.20

1.30

10.24

LD06BS-L33.5-PR15-SS-3

9.525

6.35

15.00

5.72

3.28

33.50

8.20

1.30

10.24

LD06BSF3-L33.5-CR15-SS-3

9.525

6.35

15.00

5.72

3.28

33.50

8.40

1.30

10.24

LD06BSF3-L33.5-PR15-SS-3

9.525

6.35

15.00

5.72

3.28

33.50

8.40

1.30

10.24

LD08BSF6-L45.1-CR20-SS-3

12.70

8.51

20.00

7.75

4.45

45.10

11.80

1.60

13.92

LD12BS-L61.5-CR31-SS-3

19.05

12.07

31.00

11.68

5.72

61.50

16.00

1.85

19.46

LD12BSF45-L61.5-CR28-SS-3

19.05

12.07

28.00

11.68

5.72

61.50

16.00

1.85

19.46

LD12BSF45-L61.5-PR28-SS-3

19.05

12.07

28.00

11.68

5.72

61.50

16.00

1.85

19.46

LD12BSF10-L61.5-CR26-SS-3

C

19.05

12.07

26.00

11.68

5.72

61.50

16.00

1.85

19.46

LD12BSF10-L61.5-CR28-SS-3

19.05

12.07

28.00

11.68

5.72

61.50

16.00

1.85

19.46

附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 06B
S
 F3
 -
 L33.5
 -
 CR15
 -
 SS
 -
 3

（1）
（2）
 （3）
（4）
（5）
（6）
（7）


（1）链条尺寸

（2）滚子形式：  S=小滚子

（3）链条本体型号

（4）销轴尺寸

（5）中心滚轮直径

（6）链条本体规格

（7）排数



订购方法


标准包装订购

一般按标准包装（10Ft=3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
