不锈钢带顶置滚轮短节距防侧翻输送链

短节距不锈钢带顶置滚轮输送链是将链板向上伸长，在伸长部分安装可自由滚动的顶置滚子。在内链节或者外链节上加装防侧弯附件，有助于链条稳定输送。链条本体的宽度尺寸比其他链条小，顶置滚子被两侧链板支撑，因此适宜需要较坚固用途的输送设备。可使用温度范围：-20℃～400℃，可对应更广泛温度区域。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

医疗行业

散物料业

产品手册索取



产品特点

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

不锈钢带顶置滚轮短节距输送链是将链板向上延长，在伸长部分安装可自由滚动的滚子。

在内链节或者外链节上加装防侧翻附件。

可使用温度范围：-20℃～400℃，可对应更广泛温度区域。

可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

在长时间运行过程中不易变形和断裂，保证了输送的稳定性和可靠性。

防侧弯附件有助于防止链条在运行过程中发生侧翻现象。

适宜需要较坚固用途的输送设备。

不锈钢链轮的型号包括非标链轮（根据客户图纸定制）和标准链轮（美标和公制）。

在选择不锈钢链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。

当速比低时，使用高齿数链轮可以减少链节的转动量、链条的拉伸负荷和轴承的负荷。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

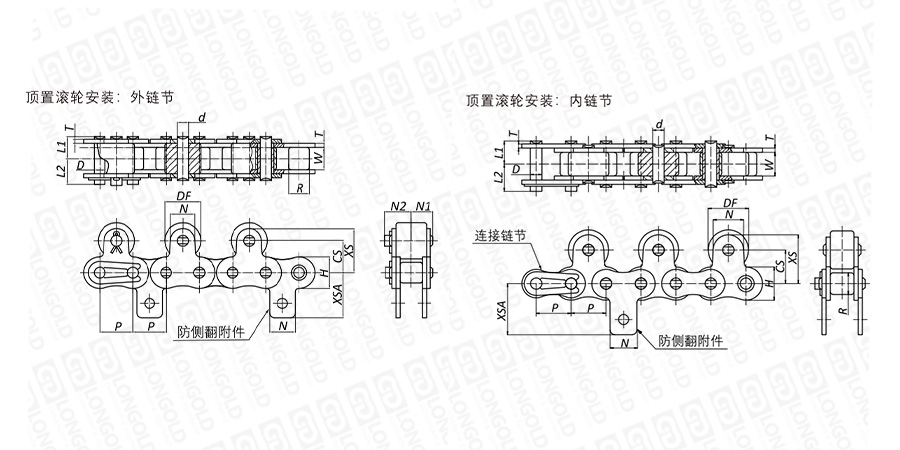

■链条本体结构详见如上图

上图为不锈钢带顶置滚轮短节距防侧翻输送链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体及附件尺寸

隆德链号

节距


内节
内宽



滚子
直径


轴销

链板

顶置滚轮·防侧翻附件尺寸

破断载荷

PDF图纸

DXF图纸

P

W

R

直径D

L1

L2

宽度H

厚度T

DF

CS

N

XS

N1

N2

d

XSA

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD40-SS-TG

12.70

7.95

7.94

3.97

8.25

9.95

12.00

1.50

15.88

12.70

9.50

17.45

8.25

9.65

3.97

17.40

请咨询

请咨询

请咨询

LD50-SS-TG

15.875

9.53

10.16

5.09

10.30

12.00

15.00

2.00

19.05

15.90

12.70

22.25

10.30

11.90

5.09

23.05

LD60-SS-TG

19.05

12.70

11.91

5.96

12.85

14.75

18.10

2.40

22.23

18.30

15.90

26.25

12.85

15.25

5.96

26.85

LD80-SS-TG

25.40

15.88

15.88

7.94

16.25

19.25

24.10

3.20

28.58

24.60

19.10

34.15

16.25

19.25

7.94

35.45

LD100-SS-TG

31.75

19.05

19.05

9.54

19.75

22.85

30.10

4.00

39.69

31.80

25.40

44.50

19.75

22.85

9.73

44.00

附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LDC
 40
 -
 SS
 -
 1L
TR
 -
 4L
TG

（1）
（2）
（3）
（4）
（5）
（6）


（1）链条尺寸

（2）链条规格

（3）滚轮安装间隔：每一节

（4）顶置滚轮种类： TR=钢制滚子  TRP=塑料滚子

（5）防侧弯附件安装间隔：每四节

（6）防侧弯附件



订购方法


标准包装订购

一般按标准包装（10Ft=3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
