采用相当于SUS304不锈钢材质具有较高耐腐蚀性,可使用于水里中、酸性以及碱性的腐蚀性环境。
不锈钢带顶置滚轮短节距输送链是将链板向上延长,在伸长部分安装可自由滚动的滚子。
可使用温度范围:-20℃~400℃,可对应更广泛温度区域。
可以实现准确的定位和输送,满足对输送精度要求较高的生产工艺。
在长时间运行过程中不易变形和断裂,保证了输送的稳定性和可靠性。
双排的顶置滚轮输送链有利于大型货运更加平稳的输送。
适宜需要较坚固用途的输送设备。
不锈钢链轮的型号包括非标链轮(根据客户图纸定制)和标准链轮(美标和公制)。
在选择不锈钢链轮时,需要考虑安装尺寸、速比、扭力和设备用途等因素。
当速比低时,使用高齿数链轮可以减少链节的转动量、链条的拉伸负荷和轴承的负荷。
产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。
润滑方式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大
■链条本体结构详见如上图

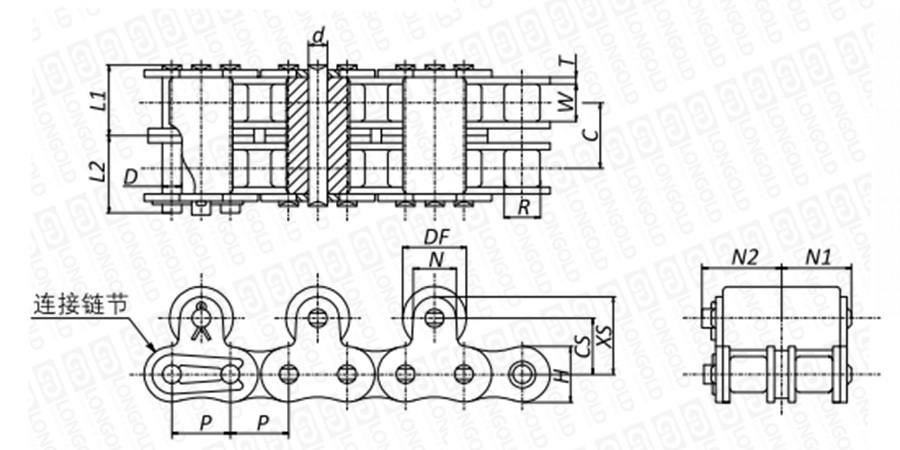

上图为不锈钢短节距带顶置滚轮双排链的结构图。
可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员。
■本体及附件尺寸
隆德链号 |
节距 |
内节 内宽 |
滚子 直径 |
排距 |
销轴尺寸 |
链板尺寸 |
附件尺寸 |
破断载荷 |
PDF图纸 |
|||||||||
P |
W |
R |
C |
直径 D |
L1 |
L2 |
宽度 H |
厚度 T |
DF |
CS |
XS |
N |
N1 |
N2 |
d |
|||
mm |
mm |
mm |
mm |
nim |
mm |
mm |
nm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||
LD40-2-SS-TR |
12.70 |
7.95 |
7.94 |
14.40 |
3.97 |
15.45 |
17.15 |
12.00 |
1.50 |
15.88 |
12.70 |
17.45 |
9.50 |
15.45 |
16.95 |
3.97 |
||
LD50-2-SS-TR |
15.875 |
9.53 |
10.16 |
18.10 |
5.09 |
19.35 |
21.15 |
15.00 |
2.00 |
19.05 |
15.90 |
22.25 |
12.70 |
19.35 |
21.15 |
5.09 |
||
LD60-2-SS-TR |
19.05 |
12.70 |
11.91 |
22.80 |
5.96 |
24.25 |
26.25 |
18.10 |
2.40 |
22.23 |
18.30 |
23.25 |
15.90 |
24.25 |
26.75 |
5.96 |
||
LD80-2-SS-TR |
25.40 |
15.88 |
15.88 |
29.30 |
7.94 |
30.90 |
33.90 |
24.10 |
3.20 |
28.58 |
24.60 |
34.15 |
19.10 |
30.90 |
33.90 |
7.94 |
||
LD100-2-SS-TR |
31.75 |
19.05 |
19.05 |
35.80 |
9.54 |
37.70 |
40.80 |
30.10 |
4.00 |
39.69 |
31.80 |
44.50 |
25.40 |
37.70 |
40.80 |
9.54 |
2.可使用A系列双排链条对应的链轮。
3.每偶数节安装顶置滚轮时,若未特殊指定,顶置滚轮均安装在外链节上。
附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。
附件可配装在每一个链节以上的链节间隔,如每偶数链节安装,为了容易进行保养,安装在外链节。
关于附件种类,请咨询隆德技术人员。
型号表示例
LD |
40 |
- |
2 |
- |
SS |
- |
1L |
TR |
|
(1) |
|
(2) |
|
(3) |
|
(4) |
(5) |
(1)链条尺寸
(2)排数
(3)链条规格
(4)滚轮安装间隔:每一节
(5)顶置滚轮种类: TR=钢制滚子 TRP=塑料滚子
订购方法
标准包装订购
一般按标准包装(10Ft=3.048米)为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
