采用相当于SUS304不锈钢材质具有较高耐腐蚀性,可使用于水里中、酸性以及碱性的腐蚀性环境。
链条加装KUM型夹钳,用于抓握,拉动和运输壁薄但表面积较大的材料。
可使用温度区域从-20°C到400°C,可对应更广泛温度区域。
能够在恶劣的工作环境下工作,如灰尘、油污等环境中,依然保持良好的性能。适用各类输送环境,耐腐蚀性,耐药品性,耐热性,耐寒性优异。
链条的节距精度高,可以实现准确的定位和输送,满足对输送精度要求较高的生产工艺。
用于包装行业,食品业和电子产品领域以及线路板生产和金属加工过程等。
在长时间运行过程中不易变形和断裂,保证了输送的稳定性和可靠性。
不锈钢链轮的型号包括非标链轮(根据客户图纸定制)和标准链轮(美标和公制)。
在选择不锈钢链轮时,需要考虑安装尺寸、速比、扭力和设备用途等因素。
当速比低时,使用高齿数链轮可以减少链节的转动量、链条的拉伸负荷和轴承的负荷。
产品广泛应用于社会设施、包装行业、电子行业、机械工程 、医疗行业以及物流运输行业。
润滑方式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

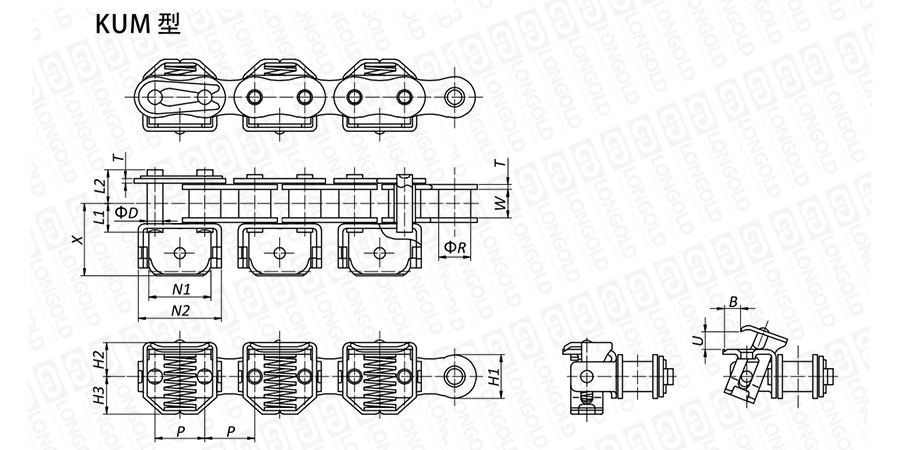

■链条本体结构详见如上图
上图为不锈钢夹膜链KUM型的结构图。
可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员。
■本体尺寸
隆德链号 |
节距 |
滚子
直径
|
内节
内宽
|
销轴
直径
|
销轴长度 |
链板
宽度
|
链板
厚度
|
X |
N1 |
N2 |
H2 |
H3 |
U |
B |
破断载荷 |
PDF图纸 |
DXF图纸 |
|
P |
R |
W |
D |
L1 |
L2 |
H1 |
T |
|||||||||||
LD08B-SS-KUM |
12.70 |
8.51 |
7.75 |
4.45 |
8.40 |
10.00 |
12.00 |
1.60 |
20.30 |
16.80 |
22.80 |
10.50 |
10.80 |
4.20 |
3.70 |
|||
LD10B-SS-KUM |
15.88 |
10.16 |
9.65 |
5.08 |
9.55 |
11.25 |
14.70 |
1.50 |
23.90 |
20.00 |
26.60 |
11.30 |
12.40 |
6.70 |
5.60 |
附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。
附件可配装在每一个链节以上的链节间隔,如每偶数链节安装,为了容易进行保养,安装在外链节。
关于附件种类,请咨询隆德技术人员。
型号表示例
LD |
08B |
- |
SS |
- |
KUM |
|
(1) |
|
(2) |
|
(3) |
(1)链条尺寸
(2)链条规格
(3)夹钳附件类型
订购方法
标准包装订购
一般按标准包装为单位备常规库存,1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
