不锈钢ZT系列大型高板输送链

以输送链为基本，安装加宽的链板和摩擦阻力较小的大滚子，可以直接在链板上装载重物的链条。采用相当于SUS304不锈钢材质具有较高耐腐蚀性。可使用温度区域从-20°C到400°C，可对应更广泛温度区域。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

医疗行业

散物料业

产品手册索取



产品特点

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

以输送链为基本，安装加宽的链板和摩擦阻力较小的大滚子。

可使用温度区域从-20°C到400°C，可对应更广泛温度区域。

能够在恶劣的工作环境下工作，如灰尘、油污等环境中，依然保持良好的性能。

适用各类输送环境，耐腐蚀性，耐药品性，耐热性，耐寒性优异。

链条的节距精度高，可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

可以直接在链板上装载重物的链条。

在长时间运行过程中不易变形和断裂，保证了输送的稳定性和可靠性。

不锈钢链轮的型号包括非标链轮（根据客户图纸定制）和标准链轮（美标和公制）。

在选择不锈钢链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。

当速比低时，使用高齿数链轮可以减少链节的转动量、链条的拉伸负荷和轴承的负荷。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

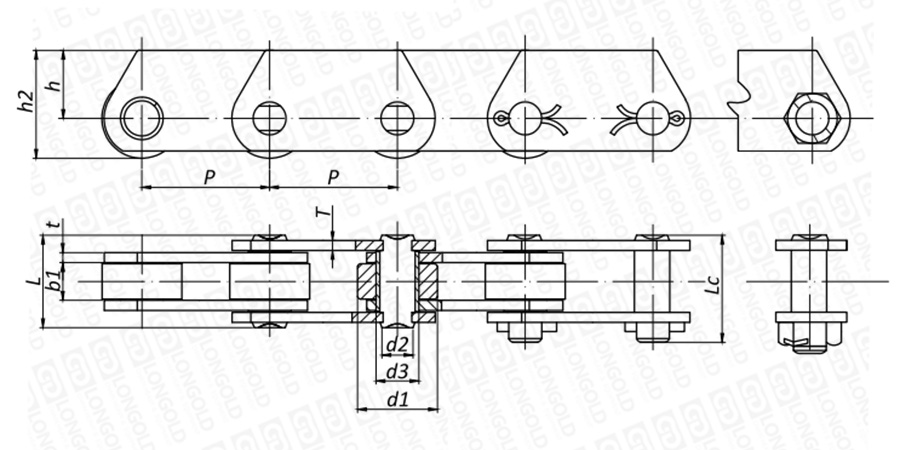

■链条本体结构详见如上图

上图为不锈钢ZT系列大型高板输送链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸

隆德链号

节距

滚子
直径
销轴
直径
套筒
直径
链板
厚度
内节
内宽
销轴
长度
链板
高度
参考
重量

抗拉强度

PDF图纸

DXF图纸

P

d1
max
d2
max
d3
max
t/T
max
b1
min
L
max
Lc
max
h2
max
h
max

R滚子

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/m

LDZT40-P50.8-SS

50.8

31.75

14.0

17.0

4.0

15.0

37.0

40.5

40.0

27.0

5.0

请咨询

请咨询

请咨询

LDZT40-P63.5-SS

63.5

31.75

14.0

17.0

4.0

15.0

37.0

40.5

40.0

27.0

4.6

LDZT40-P76.2-SS

76.2

31.75

14.0

17.0

4.0

15.0

37.0

40.5

40.0

27.0

4.2

LDZT40-P88.9-SS

88.9

31.75

14.0

17.0

4.0

15.0

37.0

40.5

40.0

27.0

4.0

LDZT40-P101.6-SS

101.6

31.75

14.0

17.0

4.0

15.0

37.0

40.5

40.0

27.0

3.8

LDZT40-P127-SS

127.0

31.75

14.0

17.0

4.0

15.0

37.0

40.5

40.0

27.0

3.5

LDZT40-P152.4-SS

152.4

31.75

14.0

17.0

4.0

15.0

37.0

40.5

40.0

27.0

3.3

LDZT100-P76.2-SS

76.2

47.50

19.0

23.0

5.0/4.0

19.0

45.0

50.5

50.0

30.0

8.9

LDZT100-P88.9-SS

88.9

47.50

19.0

23.0

5.0/4.0

19.0

45.0

50.5

50.0

30.0

8.4

LDZT100-P101.6-SS

101.6

47.50

19.0

23.0

5.0/4.0

19.0

45.0

50.5

50.0

30.0

7.6

LDZT100-P127-SS

127.0

47.50

19.0

23.0

5.0/4.0

19.0

45.0

50.5

50.0

30.0

6.8

LDZT100-P152.4-SS

152.4

47.50

19.0

23.0

5.0/4.0

19.0

45.0

50.5

50.0

30.0

6.3

LDZT100-P177.8-SS

177.8

47.50

19.0

23.0

5.0/4.0

19.0

45.0

50.5

50.0

30.0

5.9

LDZT100-P203.2-SS

203.2

47.50

19.0

23.0

5.0/4.0

19.0

45.0

50.5

50.0

30.0

7.7

LDZT160-P101.6-SS

101.6

66.70

26.9

33.0

7.0/5.0

26.0

58.0

63.5

70.0

45.0

17.5

LDZT160-P127-SS

127.0

66.70

26.9

33.0

7.0/5.0

26.0

58.0

63.5

70.0

45.0

15.4

LDZT160-P152.4-SS

152.4

66.70

26.9

33.0

7.0/5.0

26.0

58.0

63.5

70.0

45.0

13.8

LDZT160-P177.8-SS

177.8

66.70

26.9

33.0

7.0/5.0

26.0

58.0

63.5

70.0

45.0

12.8

LDZT160-P203.2-SS

203.2

66.70

26.9

33.0

7.0/5.0

26.0

58.0

63.5

70.0

45.0

12.0

LDZT160-P228.6-SS

228.6

66.70

26.9

33.0

7.0/5.0

26.0

58.0

63.5

70.0

45.0

11.3

LDZT160-P254-SS

254.0

66.70

26.9

33.0

7.0/5.0

26.0

58.0

63.5

70.0

45.0

10.5

LDZT300-P152.4-SS

152.4

88.90

28.0

38.0

10.0/8.0

38.0

83.0

88.5

90.0

60.0

32.0

LDZT300-P177.8-SS

177.8

88.90

28.0

38.0

10.0/8.0

38.0

83.0

88.5

90.0

60.0

29.5

LDZT300-P203.2-SS

203.2

88.90

28.0

38.0

10.0/8.0

38.0

83.0

88.5

90.0

60.0

27.0

LDZT300-P254-SS

254.0

88.90

28.0

38.0

10.0/8.0

38.0

83.0

88.5

90.0

60.0

24.5

LDZT300-P304.8-SS

304.8

88.90

28.0

38.0

10.0/8.0

38.0

83.0

88.5

90.0

60.0

23.0

LDZT300/60-P152.4-SS

152.4

88.90

32.0

38.0

10.0/8.0

38.0

84.0

94.0

90.0

60.0

32.0

LDZT300/60-P177.8-SS

177.8

88.90

32.0

38.0

10.0/8.0

38.0

84.0

94.0

90.0

60.0

29.5

LDZT300/60-P203.2-SS

203.2

88.90

32.0

38.0

10.0/8.0

38.0

84.0

94.0

90.0

60.0

27.0

LDZT300/60-P254-SS

254.0

88.90

32.0

38.0

10.0/8.0

38.0

84.0

94.0

90.0

60.0

24.5

LDZT300/60-P304.8-SS

304.8

88.90

32.0

38.0

10.0/8.0

38.0

84.0

94.0

90.0

60.0

23.0


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 ZT40
P76.2
 -
 SS

（1）
（2）
（3）


（1）链条系列

（2）链条节距

（3）链条规格



订购方法


标准包装订购

一般按标准包装为单位备常规库存，1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
