不锈钢短节距加长销链条

短节距不锈钢滚子链在链板上安装了加长销附件的链条。 可根据客户的需求提供不同间隔附件。不锈钢链条具有良好的耐腐蚀性能，且可用于-20℃~400℃的温度范围，应用场合广泛。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

医疗行业

电子行业

散物料业

产品手册索取



产品特点

不锈钢滚子链的套筒和滚子均使用冷挤压成型。

链板多道冷轧硬化，保证了隆德的不锈钢滚子链抗拉强度指标。

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

在链板上安装了加长销附件。

可使用温度区域从-20°C到400°C，可对应更广泛温度区域。

能够在恶劣的工作环境下工作，如灰尘、油污等环境中，依然保持良好的性能。适用各类输送环境，耐腐蚀性，耐药品性，耐热性，耐寒性优异。

链条的节距精度高，可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

在长时间运行过程中不易变形和断裂，保证了输送的稳定性和可靠性。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

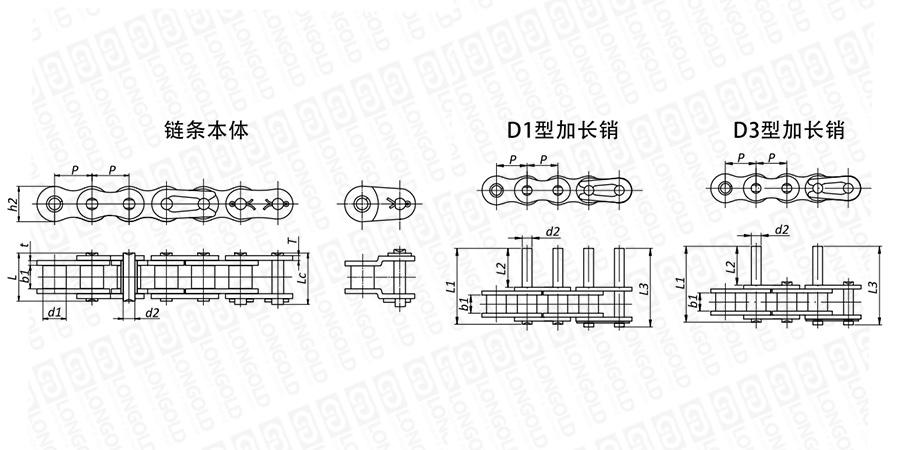

■链条本体结构详见如上图

上图为不锈钢双节距加长销链条的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体及附件尺寸

隆德链号

节距


滚子
直径



内节
内宽



销轴
直径


销轴长度


内链板
高度



链板
厚度


加长销尺寸

破断

载荷

PDF

图纸

DXF

图纸

P

d1

max

b1

min

d2

max

L

max

Lc

max

h2

max

t/T

max

L2

L1

L3

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

*LD35-SS-B-EPD1

9.525

5.08

4.77

3.58

12.40

13.17

9.00

1.30

9.50

20.80

21.60

请咨询

请咨询

请咨询

LD40-SS-EPD1

12.70

7.95

7.85

3.96

16.60

17.80

12.00

1.50

9.50

25.10

26.20

LD50-SS-EPD1

15.875

10.16

9.40

5.08

20.70

22.20

15.09

2.03

11.90

31.30

33.10

LD60-SS-EPD1

19.05

11.91

12.57

5.94

25.90

27.70

18.00

2.42

14.30

38.60

40.60

LD80-SS-EPD1

25.40

15.88

15.75

7.92

32.70

35.00

24.00

3.25

19.10

50.30

53.30

LD100-SS-EPD1

31.75

19.05

18.90

9.53

40.40

44.70

30.00

4.00

23.80

61.80

66.10

LD120-SS-EPD1

38.10

22.23

25.22

11.10

50.30

54.30

35.70

4.80

28.60

76.40

80.40

LD140-SS-EPD1

44.45

25.40

25.22

12.70

54.40

59.00

41.00

5.60

33.30

84.80

89.40

LD160-SS-EPD1

50.80

28.58

31.55

14.27

64.80

69.60

47.80

6.40

38.10

99.60

104.40

LD08B-SS-EPD1

12.70

8.51

7.75

4.45

16.70

18.20

11.80

1.60

9.50

25.10

26.60

LD10B-SS-EPD1

15.875

10.16

9.65

5.08

19.50

20.90

14.70

1.70

11.90

30.10

31.50

LD12B-SS-EPD1

19.05

12.07

11.68

5.72

22.50

24.20

16.00

1.85

14.30

35.40

37.10

LD16B-SS-EPD1

25.40

15.88

17.02

8.28

36.10

37.40

21.00

4.15/3.1

19.10

53.00

54.30

LD20B-SS-EPD1

31.75

19.05

19.56

10.19

41.30

45.00

26.40

4.5/3.5

41.00

79.90

83.60

LD24B-SS-EPD1

38.10

25.40

25.40

14.63

53.40

57.80

33.20

6.0/4.8

50.70

101.40

105.80

LD28B-SS-EPD1

44.45

27.94

30.99

15.90

65.10

69.50

36.70

7.5/6.0

61.90

124.00

128.40

LD32B-SS-EPD1

50.80

29.21

30.99

17.81

66.00

71.00

42.00

7.0/6.0

64.80

126.80

131.80

附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 08B
 -
 SS
 -
 EP
D1

（1）
（2）
（3）
（4）


（1）链条型号


（2）链条规格

（3）加长销

（4）加长销类型



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
