不锈钢双节距加长销链条

不锈钢双节距加长销链条在链板上安装了加长销附件的链条。链条节距是同系列标准传动链的2倍，适用长距离运输，可根据客户的需求提供不同间隔附件。不锈钢链条具有良好的耐腐蚀性能，且可用于-20℃~400℃的温度范围，应用场合广泛。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

医疗行业

散物料业

产品手册索取



产品特点

不锈钢滚子链的套筒和滚子均使用冷挤压成型。

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

相当于SUS304材质自身几乎没有磁性，因为实施了冷锻加工使其弱带磁性。

在链板上安装了加长销附件。

可使用温度区域从-20°C到400°C，可对应更广泛温度区域。

能够在恶劣的工作环境下工作，如灰尘、油污等环境中，依然保持良好的性能。适用各类输送环境，耐腐蚀性，耐药品性，耐热性，耐寒性优异。

链条的节距精度高，可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

在长时间运行过程中不易变形和断裂，保证了输送的稳定性和可靠性。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

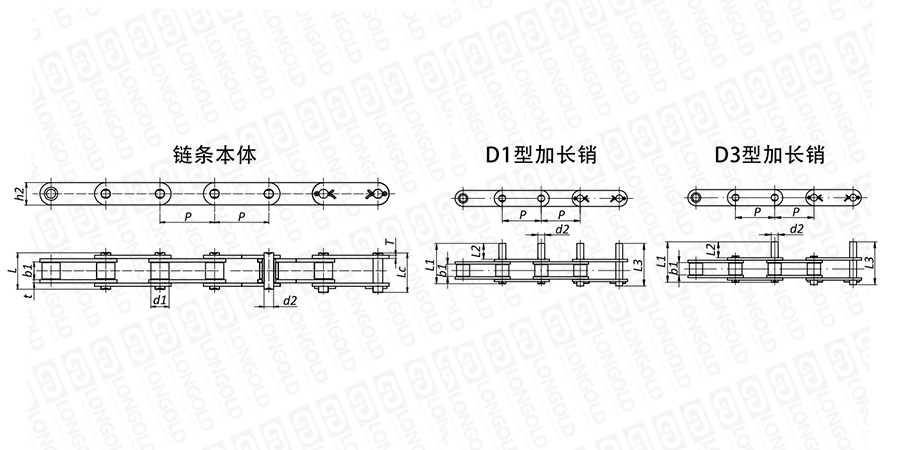

■链条本体结构详见如上图

上图为不锈钢双节距加长销链条的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体及附件尺寸

隆德链号

节距


滚子
直径



内节
内宽



销轴
直径


销轴长度


内链板
高度



链板
厚度


加长销尺寸

破断

载荷

PDF

图纸

DXF

图纸

P

d1
max
b1
min
d2
max
L
max
Lc
max
h2
max
t/T
max

d2

L2

L1

L3

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDC2040S-SS-EPD1

25.40

7.95

7.85

3.96

16.60

17.80

12.00

1.50

3.96

9.50

25.10

26.20

请咨询

请咨询

请咨询

LDC2040R-SS-EPD1

15.88

LDC2050S-SS-EPD1

31.75

10.16

9.40

5.08

20.70

22.20

15.00

2.03

5.08

11.90

31.30

33.10

LDC2050R-SS-EPD1

19.05

LDC2060S-SS-EPD1

38.10

11.91

12.57

5.94

25.90

27.70

18.00

2.42

5.94

14.30

38.60

40.10

LDC2060R-SS-EPD1

22.23

LDC2080S-SS-EPD1

50.80

15.88

15.75

7.92

32.70

36.50

24.00

3.25

7.92

19.10

50.30

53.80

LDC2080R-SS-EPD1

28.58

LDC2100S-SS-EPD1

63.50

19.05

18.90

9.53

40.40

44.70

30.00

4.00

9.53

23.80

61.80

65.30

LDC2100R-SS-EPD1

39.67

LDC2060S-H-SS-EPD1

38.10

11.91

12.57

5.94

29.20

31.60

18.00

3.25

5.94

14.30

42.00

43.80

LDC2060R-H-SS-EPD1

22.23

LDC2080S-H-SS-EPD1

50.8

15.88

15.75

7.92

36.20

39.40

24.00

4.00

7.92

19.10

53.50

57.00

LDC2080R-H-SS-EPD1

28.58

LDC2100S-H-SS-EPD1

63.50

19.05

18.90

9.53

43.60

46.90

30.00

4.80

9.53

23.80

65.00

68.30

LDC2100R-H-SS-EPD1

39.67

LDC2120S-H-SS-EPD1

76.20

22.23

25.22

11.10

53.50

57.50

35.70

5.60

11.10

28.60

79.60

83.60

LDC2120R-H-SS-EPD1

44.45

LDC2160S-H-SS-EPD1

101.60

28.58

31.75

14.27

68.20

73.00

47.80

7.20

14.27

38.10

103.00

107.00

LDC2160R-H-SS-EPD1

57.15


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 2060
 S
 -
 H
 -
 SS
 -
 EP
D1

（1）
 （2）
（3）
（4）
（5）
（6）


（1）链条型号

（2）滚子形式 R=大滚子  S=小滚子

（3）重型系列

（4）链条规格

（5）加长销

（6）加长销类型



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
