三排不锈钢短节距A系列滚子链

A 系列符合美国链条标准的尺寸规格，其产品规格、尺寸和抗拉载荷值等与国际标准完全一致。三排滚子链相比单排或双排滚子链，三排结构意味着有更多的滚子与链轮接触，能够分担更大的载荷，适用于需要传递较大功率和负荷的场合，例如重型机械设备、大型输送系统等。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

医疗行业

散物料业

产品手册索取



产品特点

不锈钢滚子链的套筒和滚子均使用冷挤压成型，链板多道冷轧硬化，这些工艺保证了隆德的不锈钢滚子链抗拉强度指标。

三排结构意味着有更多的滚子与链轮接触，能够分担更大的载荷。

不锈钢传动链条具有出色的耐腐蚀性，但是与钢铁链条相比，强度（最大容许张力）降低至1/8以下。

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

可使用温度区域从-20°C到400°C，可对应更广泛温度区域。

能够在恶劣的工作环境下工作，如灰尘、油污等环境中，依然保持良好的性能。适用各类输送环境，耐腐蚀性，耐药品性，耐热性，耐寒性优异。

滚子的设计使得链条在运行时滚动摩擦，减少了摩擦力，降低了运行噪音，同时使输送过程更加平稳。

链条的节距精度高，可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

适用于需要传递较大功率和负荷的场合，例如重型机械设备、大型输送系统等。

在长时间运行过程中不易变形和断裂，保证了输送的稳定性和可靠性。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

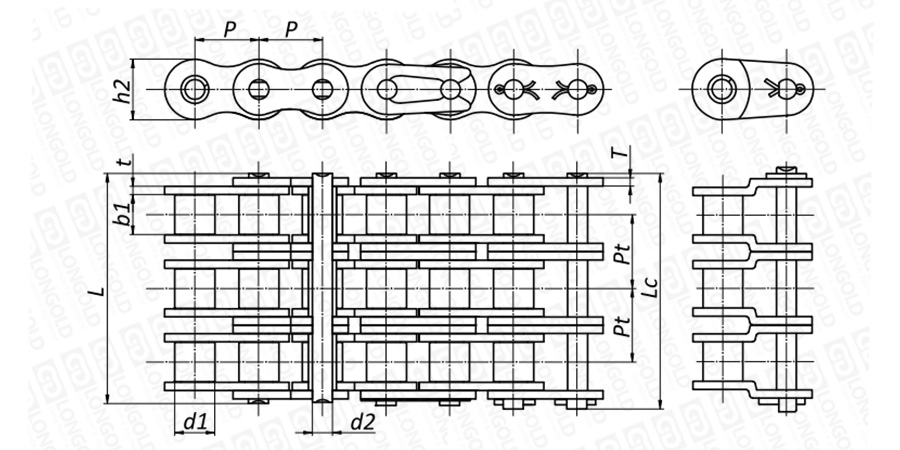

■链条本体结构详见如上图

上图为三排不锈钢短节距A系列滚子链本体的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸

隆 德 链 号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板

高度

链板厚度

排距

每米长重

破断载荷

PDF图纸

DXF图纸

P

d1

max

b1

min

d2

max

L

max

Lc

max

h2

max

t/T

max

Pt

q

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/m

*LD25SS-3

6.35

3.30

3.18

2.31

21.00

21.50

6.00

0.80

6.40

0.44

请咨询

请咨询

请咨询

*LD35SS-3

9.525

5.08

4.77

3.58

32.70

33.50

9.00

1.30

10.13

1.04

LD40SS-3

12.70

7.95

7.85

3.96

45.40

46.60

12.00

1.50

14.38

1.97

LD50SS-3

15.875

10.16

9.40

5.08

57.00

58.50

15.09

2.03

18.11

3.24

LD60SS-3

19.05

11.91

12.57

5.94

71.50

73.30

18.00

2.42

22.78

4.54

LD80SS-3

25.4

15.88

15.75

7.92

91.70

95.10

24.00

3.25

29.29

7.89

LD100SS-3

31.75

19.05

18.90

9.53

112.20

116.30

30.00

4.00

35.76

11.76

LD120SS-3

38.10

22.23

25.22

11.10

141.40

145.20

35.70

4.80

45.44

17.53

LD140SS-3

44.45

25.40

25.22

12.70

152.20

156.80

41.00

5.60

48.87

22.2

LD160SS-3

50.80

28.58

31.55

14.27

181.80

186.60

47.80

6.40

58.55

30.02

*表示套筒链：表中滚子直径d1为套筒直径。

附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 40
SS
 -
 3

（1）
(2)
（3）


（1）链条型号

（2）链条规格

（3）排数



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
