双排不锈钢短节距B系列滚子链

通常采用相当于SUS304的不锈钢材质，具有较高的耐腐蚀性，适用于水中、酸性、碱性或低高温度（-20°C～400°C）的特殊环境下使用 。链条符合ISO606标准，链条列数为2列。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

医疗行业

散物料业

产品手册索取



产品特点

不锈钢滚子链的套筒和滚子均使用冷挤压成型，链板多道冷轧硬化，这些工艺保证了隆德的不锈钢滚子链抗拉强度指标。

双排滚子链的结构使得链条能够承受更大的拉力和载荷，相比单排链条，其承载能力显著增强。

具有出色的耐腐蚀性，但是与钢铁链条相比，强度有所降低。

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

可使用温度区域从-20°C到400°C，可对应更广泛温度区域。

能够在恶劣的工作环境下工作，如灰尘、油污等环境中，依然保持良好的性能。适用各类输送环境，耐腐蚀性，耐药品性，耐热性，耐寒性优异。

滚子的设计使得链条在运行时滚动摩擦，减少了摩擦力，降低了运行噪音，同时使输送过程更加平稳。

链条的节距精度高，可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

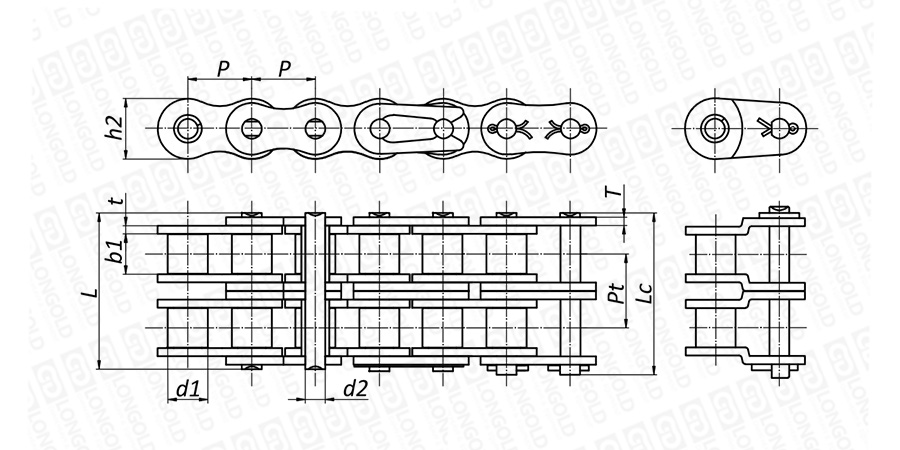

■链条本体结构详见如上图

上图为双排不锈钢短节距B系列滚子链本体的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸

隆 德 链 号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

排距

每米

破断载荷

PDF图纸

DXF图纸

P

d1

max

b1

min

d2

max

L

max

Lc

max

h2

max

t/T

max

Pt

q

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/m

LD04BSS-2

6.00

4.00

2.80

1.85

12.30

13.30

5.00

0.60

5.50

0.22

请咨询

请咨询

请咨询

LD05BSS-2

8.00

5.00

3.00

2.31

13.90

14.50

7.10

0.80

5.64

0.37

#LDC06BSS-2

9.525

6.35

5.72

3.28

23.40

24.40

8.20

1.30

10.24

0.87

LD08BSS-2

12.70

8.51

7.75

4.45

31.00

32.20

11.80

1.60

13.92

1.40

LD10BSS-2

15.875

10.16

9.65

5.08

36.10

37.50

14.70

1.70

16.59

1.96

LD12BSS-2

19.05

12.07

11.68

5.72

42.00

43.60

16.00

1.85

19.46

2.46

LD16BSS-2

25.40

15.88

17.02

8.28

68.00

71.00

21.00

4.15/3.10

31.88

5.42

LD20BSS-2

31.75

19.05

19.56

10.19

77.80

81.50

26.40

4.50/3.50

36.45

7.87

LD24BSS-2

38.10

25.40

25.40

14.63

101.70

106.20

33.20

6.00/4.80

48.36

12.43

LD28BSS-2

44.45

27.94

30.99

15.90

124.60

129.10

36.70

7.50/6.00

59.56

16.60

LD32BSS-2

50.80

29.21

30.99

17.81

124.60

129.60

42.00

7.00/6.00

58.55

20.34

#表示直板


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 08B
SS
 -
 2

（1）
(2)
（3）


（1）链条型号

（2）链条规格

（3）排数



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
