不锈钢滚子链附件-A1附件

采用SUS304材质的标准型的带附件滚子链。适合于水中、酸性、碱性或高温低温（-20℃～400℃）等特殊环境下的使用。链条单侧带折弯板附件，附板上带有1个螺孔，附件表示为：A1。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

印刷行业

医疗行业

产品手册索取



产品特点

不锈钢滚子链的套筒和滚子均使用冷挤压成型，链板多道冷轧硬化，这些工艺保证了隆德的不锈钢滚子链抗拉强度指标，比其它品牌的同类产品高出25%以上。

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

相当于SUS304材质自身几乎没有磁性，因为实施了冷锻加工使其弱带磁性。

单侧带折弯板附件，附板上带有1个螺孔，附件表示为：A1。

可使用温度区域从-20°C到400°C，可对应更广泛温度区域。

能够在恶劣的工作环境下工作，如灰尘、油污等环境中，依然保持良好的性能。适用各类输送环境，耐腐蚀性，耐药品性，耐热性，耐寒性优异。

滚子的设计使得链条在运行时滚动摩擦，减少了摩擦力，降低了运行噪音，同时使输送过程更加平稳。

链条的节距精度高，可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

在长时间运行过程中不易变形和断裂，保证了输送的稳定性和可靠性。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条本体结构详见如上图

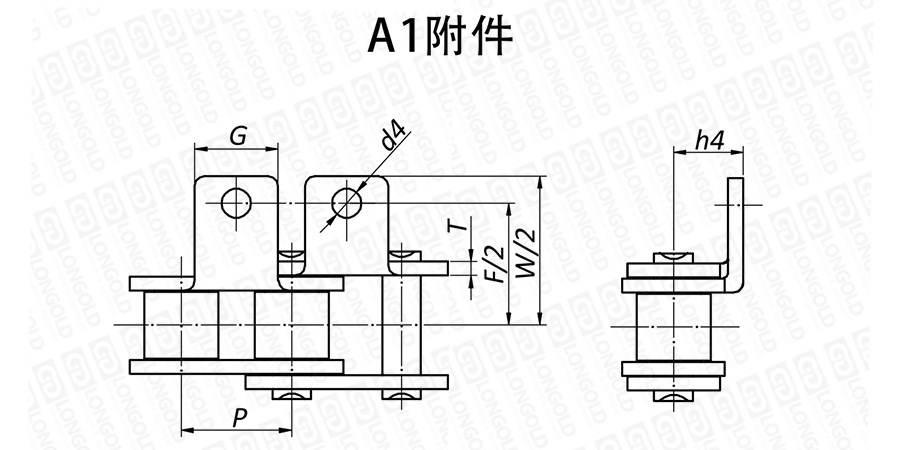

上图为不锈钢滚子链带A1附件的结构图。

本体尺寸详见不锈钢滚子链。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■附件尺寸

隆德链号

附件尺寸

破断载荷

PDF图纸

DXF图纸

P

G

F

W

T

h4

d4

mm

mm

mm

mm

mm

mm

mm

*LD35-SS-B

9.525

7.90

19.00

28.60

1.30

6.35

3.40

请咨询

请咨询

请咨询

LD40-SS

12.70

9.50

25.40

35.20

1.50

7.90

3.40

LD50-SS

15.875

12.70

31.75

46.20

2.03

10.30

5.50

LD60-SS

19.05

15.90

38.10

55.60

2.42

11.90

5.50

LD80-SS

25.40

19.10

50.80

64.80

3.25

15.90

6.80

LD100-SS

31.75

25.40

63.50

89.80

4.00

19.80

9.20

LD120-SS

38.10

28.60

76.20

108.50

4.80

23.00

9.80

LD140-SS

44.45

34.90

88.90

123.00

5.60

28.60

11.40

LD160-SS

50.80

38.10

101.60

142.80

6.40

31.75

13.10

#LDC06B-SS

9.53

8.00

19.04

27.00

1.30

6.50

3.50

LD08B-SS

12.70

9.50

25.40

36.40

1.60

8.90

4.50

LD10B-SS

15.88

14.30

31.75

44.60

1.70

10.31

5.30

LD12B-SS

19.05

16.00

38.10

52.40

1.85

13.46

6.40

LD16B-SS

25.40

19.10

50.80

72.60

3.10

15.88

6.40

LD20B-SS

31.75

35.00

63.50

100.50

3.50

19.80

9.00

LD24B-SS

38.10

30.00

76.20

108.40

4.80

26.67

10.50

LD28B-SS

44.45

35.00

88.90

123.00

6.00

28.58

13.10

LD32B-SS

50.80

38.10

101.60

142.80

6.00

31.75

13.10

注：*表示套筒链。

#表示直板型。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 08B
 -
 SS
 -
 1L
 A1

（1）
(2)
（3）
 （4）


（1）链条型号

（2）链条规格

（3）附件安装间隔：每一节

（4）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
