不锈钢滚子链的套筒和滚子均使用冷挤压成型,链板多道冷轧硬化,这些工艺保证了隆德的不锈钢滚子链抗拉强度指标,比其它品牌的同类产品高出25%以上。
采用相当于SUS304不锈钢材质具有较高耐腐蚀性,可使用于水里中、酸性以及碱性的腐蚀性环境。
相当于SUS304材质自身几乎没有磁性,因为实施了冷锻加工使其弱带磁性。
链条两侧带有一定宽度的折弯板附件,附板上有1个或者2个螺孔,附件表示为:WK1和WK2。
可使用温度区域从-20°C到400°C,可对应更广泛温度区域。
能够在恶劣的工作环境下工作,如灰尘、油污等环境中,依然保持良好的性能。适用各类输送环境,耐腐蚀性,耐药品性,耐热性,耐寒性优异。
滚子的设计使得链条在运行时滚动摩擦,减少了摩擦力,降低了运行噪音,同时使输送过程更加平稳。
链条的节距精度高,可以实现准确的定位和输送,满足对输送精度要求较高的生产工艺。
在长时间运行过程中不易变形和断裂,保证了输送的稳定性和可靠性。
根据客户需求来定制链轮,关于链轮的材质、齿数以及轮毂等,详情请咨询隆德技术人员。
产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。
滑型式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大
■链条本体结构详见如上图

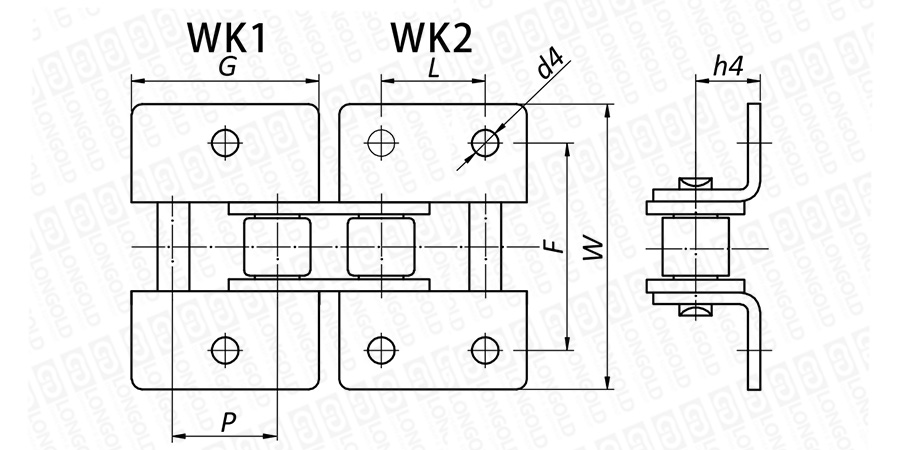

上图为不锈钢滚子链带WK1和WK2附件的结构图。
本体尺寸详见不锈钢滚子链。
可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员。
■附件尺寸
隆德链号
附件种类
破断载荷
PDF图纸
DXF图纸
P
G
L
F
W
T
h4
d4
mm
mm
mm
mm
mm
mm
mm
mm
*LD35-SS-B
9.525
17.20
9.525
19.00
28.60
1.30
6.35
2.80
LD40-SS
12.70
23.00
12.70
25.40
35.60
1.50
7.90
3.40
LD41-SS
12.70
22.30
12.70
24.00
35.00
1.20
7.20
4.90
LD50-SS
15.875
28.80
15.875
31.75
46.80
2.03
10.30
5.50
LD60-SS
19.05
34.65
19.05
38.10
56.40
2.42
11.90
5.50
LD80-SS
25.40
45.90
25.40
50.80
73.20
3.25
15.90
6.80
LD100-SS
31.75
57.65
31.75
63.50
89.80
4.00
19.80
9.20
LD120-SS
38.10
69.30
38.10
76.20
108.80
4.80
23.00
9.80
LD140-SS
44.45
80.45
44.45
88.90
123.00
5.60
28.60
11.40
LD160-SS
50.80
92.00
50.80
101.60
142.80
6.40
31.75
13.10
LD200-SS
63.50
115.50
63.50
127.00
179.00
8.00
42.88
16.30
#LDC06B-SS
9.525
17.72
9.525
19.04
27.00
1.30
6.50
3.50
LD08B-SS
12.70
24.00
12.70
25.40
36.40
1.60
8.90
4.30
LD10B-SS
15.875
29.58
15.875
31.80
44.60
1.70
10.31
5.30
LD12B-SS
19.05
34.05
19.05
38.10
52.40
1.85
13.46
6.40
LD16B-SS
25.40
46.40
25.40
50.80
72.60
3.10
15.88
6.40
LD20B-SS
31.75
58.10
31.75
63.00
100.50
3.50
19.80
9.00
LD24B-SS
38.10
71.30
38.10
76.20
108.40
4.80
26.67
10.50
LD28B-SS
44.45
81.10
44.45
88.90
123.00
6.00
28.58
13.10
LD32B-SS
50.80
92.80
50.80
101.60
142.80
6.00
31.75
13.10
注:*表示套筒链。
#表示直板型。
附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。
附件可配装在每一个链节以上的链节间隔,如每偶数链节安装,为了容易进行保养,安装在外链节。
关于附件种类,请咨询隆德技术人员。
型号表示例
LD |
40 |
- |
SS |
- |
1L |
WK1 |
|
(1) |
|
(2) |
|
(3) |
(4) |
(1)链条型号
(2)链条规格
(3)附件安装间隔:每一节
(4)附件种类
订购方法
标准包装订购
一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
