不锈钢滚子链附件-WSA附件

采用SUS304材质的标准型的带附件滚子链。适合于水中、酸性、碱性或高温低温（-20℃～400℃）等特殊环境下的使用。链条单侧带有一定宽度的直立翼板附件，附板上带有1个或者2个螺孔，附件表示为：WSA1和WSA2。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

印刷行业

医疗行业

产品手册索取



产品特点

不锈钢滚子链的套筒和滚子均使用冷挤压成型，链板多道冷轧硬化，这些工艺保证了隆德的不锈钢滚子链抗拉强度指标，比其它品牌的同类产品高出25%以上。

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

相当于SUS304材质自身几乎没有磁性，因为实施了冷锻加工使其弱带磁性。

链条单侧带有一定宽度的直立翼板附件，附板上带有1个或者2个螺孔，附件表示为：WSA1和WSA2。

可使用温度区域从-20°C到400°C，可对应更广泛温度区域。

能够在恶劣的工作环境下工作，如灰尘、油污等环境中，依然保持良好的性能。适用各类输送环境，耐腐蚀性，耐药品性，耐热性，耐寒性优异。

滚子的设计使得链条在运行时滚动摩擦，减少了摩擦力，降低了运行噪音，同时使输送过程更加平稳。

链条的节距精度高，可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

在长时间运行过程中不易变形和断裂，保证了输送的稳定性和可靠性。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条本体结构详见如上图

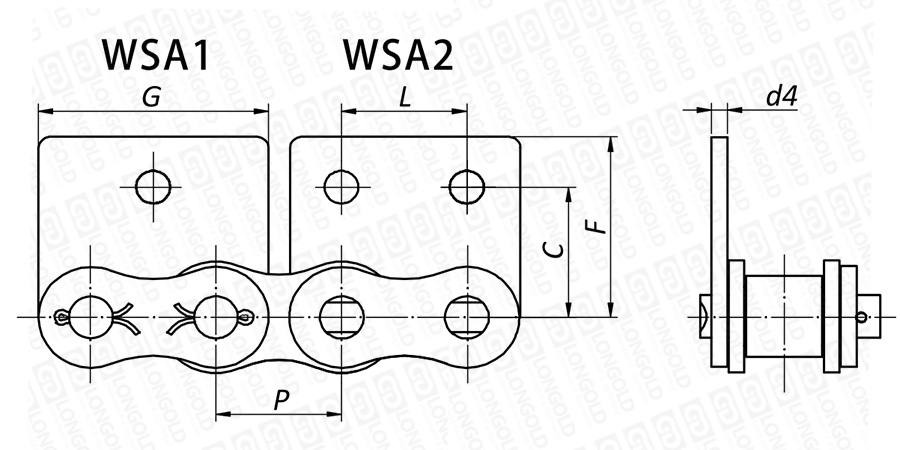

上图为不锈钢滚子链带WSA1和WSA2附件的结构图。

本体尺寸详见不锈钢滚子链。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■附件尺寸

隆德链号

附件种类

破断载荷

PDF图纸

DXF图纸

P

G

L

C

F

T

d4

mm

mm

mm

mm

mm

mm

mm

*LD35-SS-B

9.525

17.32

9.525

9.50

14.55

1.30

2.80

请咨询

请咨询

请咨询

LD40-SS

12.70

23.00

12.70

12.70

17.40

1.50

3.40

LD50-SS

15.875

28.80

15.875

15.90

23.05

2.03

5.50

LD60-SS

19.05

34.65

19.05

18.30

26.86

2.42

5.50

LD80-SS

25.40

45.90

25.40

24.60

35.45

3.25

6.80

LD100-SS

31.75

57.65

31.75

31.80

44.00

4.00

9.20

LD120-SS

38.10

69.30

38.10

36.50

51.60

4.80

9.80

LD140-SS

44.45

80.45

44.45

44.50

62.00

5.60

11.40

LD160-SS

50.80

92.00

50.80

50.80

69.85

6.40

13.10

#LDC06B-SS

9.525

17.72

9.525

9.52

13.50

1.30

3.50

LD08B-SS

12.70

23.30

12.70

13.35

18.90

1.60

4.30

LD10B-SS

15.875

29.58

15.875

16.50

22.95

1.70

5.30

LD12B-SS

19.05

34.05

19.05

21.45

28.60

1.85

6.40

LD16B-SS

25.40

46.40

25.40

23.15

34.00

3.10

6.40

LD20B-SS

31.75

58.10

31.75

30.50

45.70

3.50

9.00

LD24B-SS

38.10

71.30

38.10

42.70

61.50

4.80

10.50

注：*表示套筒链。
#表示直板型。


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 40
 -
 SS
 -
 1L
 WSA1

（1）
(2)
（3）
 （4）


（1）链条型号

（2）链条规格

（3）附件安装间隔：每一节

（4）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
