020 - 22197679

不锈钢双倍节距链-直板型-小滚子

链条节距为标准传动用滚子链的2倍，滚子形式为小滚子，适用于长距离的物料输送。链板为平板形状，在承受拉力、压力等载荷时，直板的受力分布相对较为均匀。不锈钢链条具有良好的耐腐蚀性能，适用于有腐蚀性气体或者液体的环境。可使用温度区域从-20°C到400°C，可对应更广泛温度区域。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

医疗行业

散物料业

产品手册索取



产品特点

不锈钢滚子链的套筒和滚子均使用冷挤压成型。

链条节距为标准传动用滚子链的2倍，链板为平板形状，在承受拉力、压力等载荷时，直板的受力分布相对较为均匀。

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

相当于SUS304材质自身几乎没有磁性，因为实施了冷锻加工使其弱带磁性。

可使用温度区域从-20°C到400°C，可对应更广泛温度区域。

能够在恶劣的工作环境下工作，如灰尘、油污等环境中，依然保持良好的性能。适用各类输送环境，耐腐蚀性，耐药品性，耐热性，耐寒性优异。

小滚子的设计适用于中小载荷、中低速和中心距较大的传动装置。

在长时间运行过程中不易变形和断裂，保证了输送的稳定性和可靠性。

链条节距为标准传动用滚子链的2倍，适合长距离运输。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

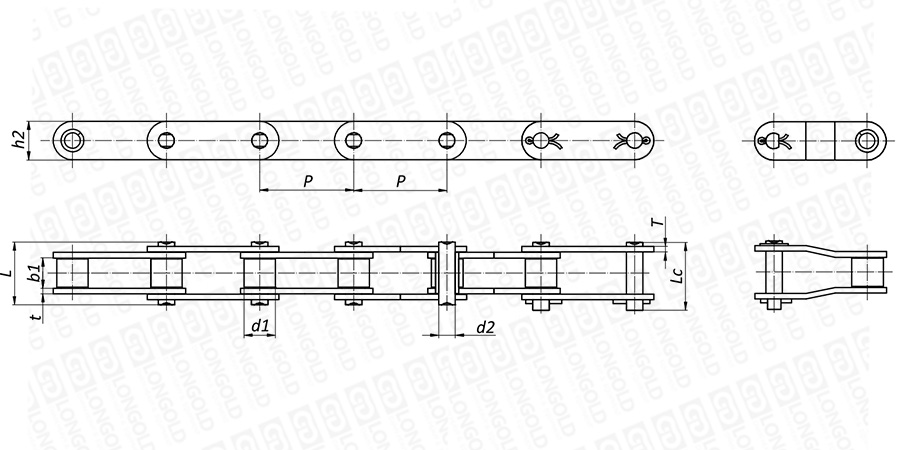

■链条本体结构详见如上图

上图为不锈钢双倍节距链直板型带小滚子本体的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸

隆德链号


链条
系列


节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板

高度

链板厚度

参考重量

破断载荷

PDF图纸

DXF图纸

P

d1

max

b1

min

d2

max

L

max

Lc

max

h2

max

T

max

q

mm

mm

mm

mm

mm

mm

mm

mm

kg/m

LDC2040S-SS

A系列

25.40

7.95

7.85

3.96

16.60

17.80

12.00

1.50

0.51

请咨询

请咨询

请咨询

LDC2050S-SS

31.75

10.16

9.40

5.08

20.70

22.20

15.00

2.03

0.79

LDC2060S-SS

38.10

11.91

12.57

5.94

25.90

27.70

18.00

2.42

1.13

LDC2080S-SS

50.80

15.88

15.75

7.92

32.70

36.50

24.00

3.25

2.11

LDC2100S-SS

63.50

19.05

18.90

9.53

40.40

44.70

30.00

4.00

3.05

LDC2040S-H-SS


重型
A系列


25.40

7.95

7.85

3.96

18.80

19.90

12.00

2.03

0.66

LDC2060S-H-SS

38.10

11.91

12.57

5.94

29.20

31.60

18.00

3.25

1.46

LDC2080S-H-SS

50.80

15.88

15.75

7.92

36.20

39.40

24.00

4.00

2.57

LDC2100S-H-SS

63.50

19.05

18.90

9.53

43.60

46.90

30.00

4.80

3.61

LDC208B-S-SS

B系列

25.40

8.51

7.75

4.45

16.70

18.20

11.80

1.60

0.56

LDC210B-S-SS

31.75

10.16

9.65

5.08

19.50

20.90

14.70

1.70

0.75

LDC212B-S-SS

38.10

12.07

11.68

5.72

22.50

25.20

16.00

1.85

0.89

LDC216B-S-SS

50.80

15.88

17.02

8.28

36.10

39.10

21.00

4.50/3.10

2.10

LDC220B-S-SS

63.50

19.05

19.56

10.19

41.30

45.00

26.40

4.50/3.50

2.93

附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 C2060
 S
 -
 H
 -
 SS

（1）
 （2）
（3）
（4）


（1）链条型号

（2）滚子形式： R=大滚子  S=小滚子

（3）重型系列

（4）链条规格



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
