不锈钢侧弯链条

一般的滚子输送链只能在与链板平行的平面内弯曲，侧弯滚子输送链则要求增加链条在与链板垂直的平面内也具有一定的弯曲能力，以扩大滚子输送链的使用范围。链条的材质为不不锈钢，可以用在有腐蚀性气体或者液体的环境中。

应用领域

机械工程

食品行业

社会设施

包装行业

物流运输业

医疗行业

散物料业

产品手册索取



产品特点

不锈钢滚子链的套筒和滚子均使用冷挤压成型。

侧弯滚子输送链则要求增加链条在与链板垂直的平面内也具有一定的弯曲能力，以扩大滚子输送链的使用范围。

采用相当于SUS304不锈钢材质具有较高耐腐蚀性，可使用于水里中、酸性以及碱性的腐蚀性环境。

相当于SUS304材质自身几乎没有磁性，因为实施了冷锻加工使其弱带磁性。

可使用温度区域从-20°C到400°C，可对应更广泛温度区域。

能够在恶劣的工作环境下工作，如灰尘、油污等环境中，依然保持良好的性能。适用各类输送环境，耐腐蚀性，耐药品性，耐热性，耐寒性优异。

侧弯滚子输送链则要求增加链条在与链板垂直的平面内也具有一定的弯曲能力，可以适用更多的输送环境。

链条的节距精度高，可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

在长时间运行过程中不易变形和断裂，保证了输送的稳定性和可靠性。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于社会设施、食品行业、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

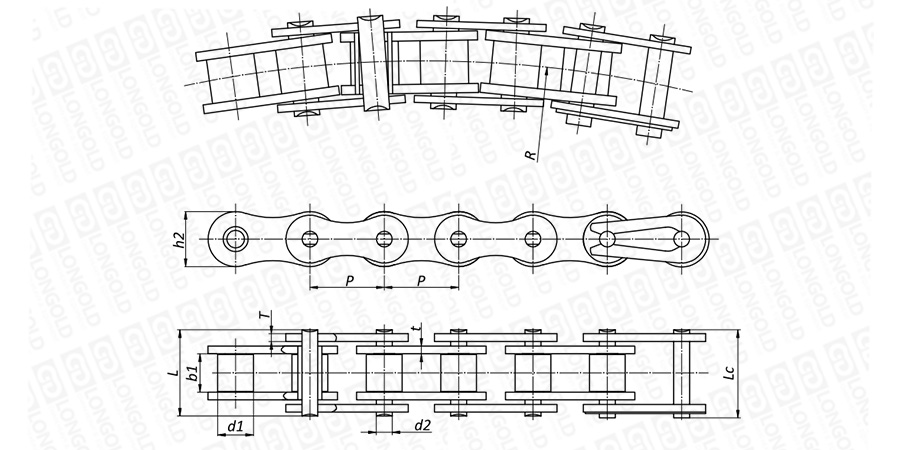

■链条本体结构详见如上图

上图为不锈钢侧弯链条本体的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸

隆德链号

节距


滚子
直径



内节
内宽



销轴
直径



销轴
长度



内链片
高度



链板
厚度



侧弯
半径



参考
重量


破断载荷

PDF图纸

DXF图纸

P

d1

max

b1

min

d2

max

L

max

h2

max

t/T

max

R

q

mm

mm

mm

mm

mm

mm

mm

mm

kg/m

LD40-SB-SS

12.70

7.95

7.85

3.96

16.60

11.70

1.50

350

0.78

请咨询

请咨询

请咨询

LD50-SB-SS

15.88

10.16

9.40

4.37

20.70

14.90

2.00

400

1.07

LD60-SB-SS

19.05

11.91

12.57

5.34

26.60

18.00

2.40

500

1.52

LD80-SB-SS

25.40

15.88

15.75

7.19

34.00

24.00

3.00

711

2.50

LD08B-SB-SS

12.70

8.51

7.75

3.96

17.40

11.80

1.50

400

0.69

LD10B-SB-SS

15.88

10.16

9.65

4.50

20.10

14.70

1.60

400

0.91

LD12B-SB-SS

19.05

12.07

11.68

5.12

23.10

16.00

1.80

500

1.14

LD63-SB-SS

19.05

11.91

12.57

5.08

25.90

17.00

2.4/2.0

350

1.35


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 08B
 -
 SB
 -
 SS

（1）
(2)
（3）


（1）链条型号

（2）侧弯链

（3）链条规格



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
