采用相当于SUS304不锈钢材质具有较高耐腐蚀性,可使用于水里中、酸性以及碱性的腐蚀性环境。
外链板向上延伸加装齿片,不同数量齿片对应不同的输送环境。
可使用温度区域从-20°C到400°C,可对应更广泛温度区域。
能够在恶劣的工作环境下工作,如灰尘、油污等环境中,依然保持良好的性能。适用各类输送环境,耐腐蚀性,耐药品性,耐热性,耐寒性优异。
可以根据实际需要设计不同长度的输送线路,满足长距离输送的需求,用于电子行业的电子元件生产输送线。。
链条的节距精度高,可以实现准确的定位和输送,满足对输送精度要求较高的生产工艺。
在长时间运行过程中不易变形和断裂,保证了输送的稳定性和可靠性。
不锈钢链轮的型号包括非标链轮(根据客户图纸定制)和标准链轮(美标和公制)。
在选择不锈钢链轮时,需要考虑安装尺寸、速比、扭力和设备用途等因素。
当速比低时,使用高齿数链轮可以减少链节的转动量、链条的拉伸负荷和轴承的负荷。
产品广泛应用于社会设施、包装行业、机械工程 、电子行业 、医疗行业以及物流运输行业。
润滑方式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |

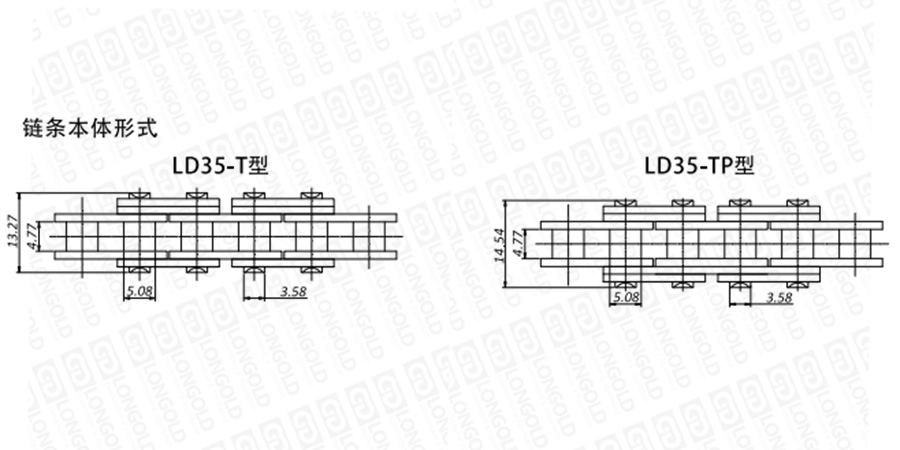

链条本体及部分尺寸
附件及部分尺寸
点击图片放大
■链条本体结构详见如上图
上图为不锈钢电子元件输送链的结构图。
可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员。
■本体尺寸
隆德链号 |
齿片 |
A |
B |
C |
D |
E |
破断载荷 |
PDF图纸 |
DXF图纸 |
LD35-1T-SS |
1T |
19.60 |
17.92 |
6.45 |
2.65 |
- |
|||
LD35-2T-SS |
2T |
19.60 |
17.15 |
6.45 |
2.05 |
7.55 |
|||
LD35-2T(C095)-SS |
2T(C095) |
20.10 |
17.33 |
6.60 |
2.00 |
7.525 |
|||
LD35-3T(23.6)-SS |
3T(23.6) |
18.90 |
17.50 |
7.80 |
2.00 |
3.80 |
|||
LD35-3T(19.8)-SS |
3T(19.8) |
15.10 |
16.95 |
5.90 |
2.00 |
4.80 |
|||
LD35-4T-SS |
4T |
15.20 |
17.50 |
6.00 |
1.60 |
3.70 |
附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。
附件可配装在每一个链节以上的链节间隔,如每偶数链节安装,为了容易进行保养,安装在外链节。
关于附件种类,请咨询隆德技术人员。
型号表示例
LD |
35 |
- |
1T |
- |
SS |
|
(1) |
|
(2) |
|
(3) |
(1)链条系列
(2)齿片数量
(3)链条规格
订购方法
标准包装订购
一般按标准包装为单位备常规库存,1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
