采用相当于SUS304不锈钢材质具有较高耐腐蚀性,可使用于水里中、酸性以及碱性的腐蚀性环境。
链条上方加装特殊附件,链板加装中孔附件。
可使用温度区域从-20°C到400°C,可对应更广泛温度区域。
能够在恶劣的工作环境下工作,如灰尘、油污等环境中,依然保持良好的性能。适用各类输送环境,耐腐蚀性,耐药品性,耐热性,耐寒性优异。
链条的节距精度高,可以实现准确的定位和输送,满足对输送精度要求较高的生产工艺。
能够完整配套挤压冰淇淋生产线、花色雪糕生产线、多功能冰淇淋灌装机、包装机等设备。
在长时间运行过程中不易变形和断裂,保证了输送的稳定性和可靠性。
不锈钢链轮的型号包括非标链轮(根据客户图纸定制)和标准链轮(美标和公制)。
在选择不锈钢链轮时,需要考虑安装尺寸、速比、扭力和设备用途等因素。
当速比低时,使用高齿数链轮可以减少链节的转动量、链条的拉伸负荷和轴承的负荷。
产品广泛应用于社会设施、包装行业、食品行业以及物流运输行业。
润滑方式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

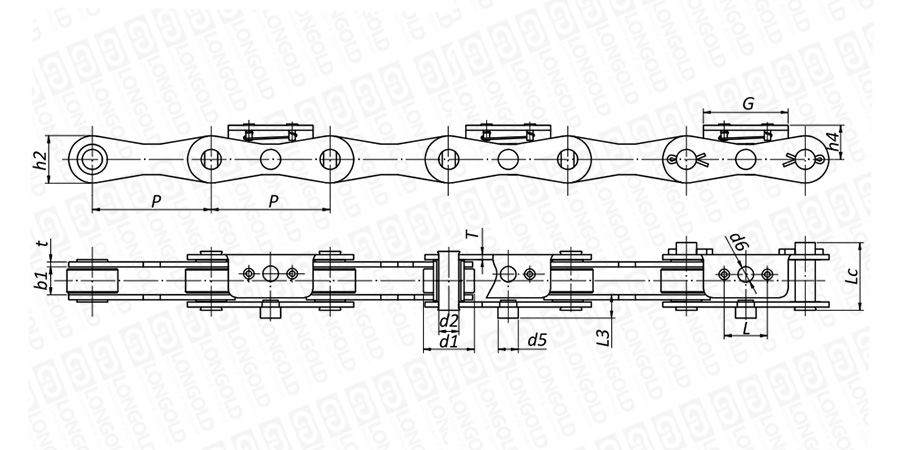

■链条本体结构详见如上图
上图为冷饮加工输送链IV的结构图。
可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员。
■本体及附件尺寸
隆德链号 |
节距 |
滚子
直径
|
内节
内 宽
|
销轴
直径
|
销轴
长度
|
链板尺寸 |
附件尺寸 |
破断载荷 |
PDF图纸 |
DXF图纸 |
||||||
P |
d1
max
|
b1
min
|
d2
max
|
Lc
max
|
h2
max
|
t/T
max
|
h4
max
|
d5 |
d6 |
G |
L |
L3 |
||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||
LD-P70F2-SS-UMF1-GNA1 |
70.00 |
30.00 |
15.75 |
11.98 |
39.90 |
28.00 |
3.10 |
20.00 |
12.00 |
9.20 |
50.00 |
25.50 |
7.00 |
附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。
附件可配装在每一个链节以上的链节间隔,如每偶数链节安装,为了容易进行保养,安装在外链节。
关于附件种类,请咨询隆德技术人员。
型号表示例
LD |
- |
P70F2 |
- |
SS |
- |
UMF1 |
- |
2L |
|
GNA1 |
|
|
(1) |
|
(2) |
|
(3) |
|
(4) |
|
(5) |
(1)链条尺寸
(2)链条规格
(3)附件形式
(4)附件安装间隔:每两节
(5)带GNA1附件
订购方法
标准包装订购
一般按标准包装为单位备常规库存,1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
