采用相当于SUS304不锈钢材质具有较高耐腐蚀性,可使用于水里中、酸性以及碱性的腐蚀性环境。
链条一侧加装弯板附件,帮助冰淇淋、雪糕生产线原料运输等。
由多个链节组成,链节之间通过销轴连接,形成一个连续的输送系统。
可使用温度区域从-20°C到400°C,可对应更广泛温度区域。
能够在恶劣的工作环境下工作,如灰尘、油污等环境中,依然保持良好的性能。适用各类输送环境,耐腐蚀性,耐药品性,耐热性,耐寒性优异。
链条的节距精度高,可以实现准确的定位和输送,满足对输送精度要求较高的生产工艺。
在长时间运行过程中不易变形和断裂,保证了输送的稳定性和可靠性。
主要作为冰淇淋、雪糕生产装置的驱动链条来使用。
不锈钢链轮的型号包括非标链轮(根据客户图纸定制)和标准链轮(美标和公制)。
在选择不锈钢链轮时,需要考虑安装尺寸、速比、扭力和设备用途等因素。
当速比低时,使用高齿数链轮可以减少链节的转动量、链条的拉伸负荷和轴承的负荷。
不锈钢链条在冰淇淋生产线中的应用包括但不限于挤压冰淇淋生产线、花色雪糕生产线、多功能冰淇淋灌装机和包装机等设备。
润滑方式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

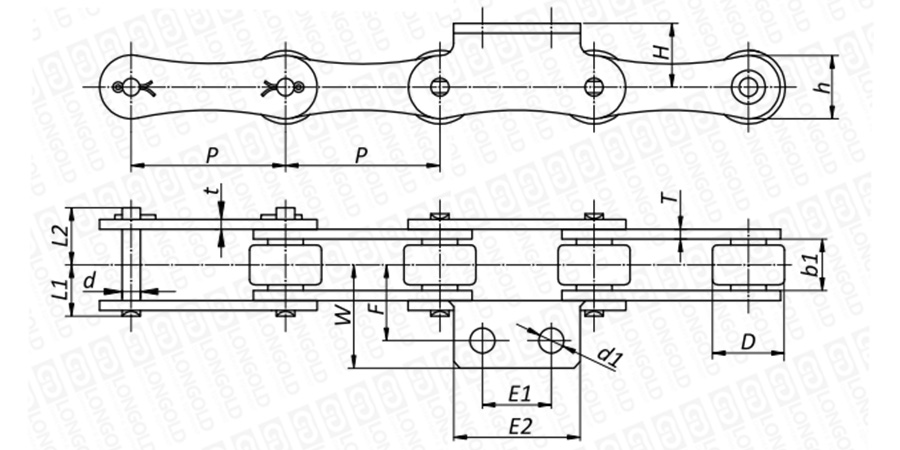

■链条本体结构详见如上图
上图为冰淇淋生产线用不锈钢输送链VI的结构图。
可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员。
■本体尺寸
隆德链号 |
节距 |
内节
内宽
|
滚子
外径
|
销轴 |
链板 |
附件尺寸 |
破断载荷 |
PDF图纸 |
DXF图纸 |
||||||||
P |
b1 min |
D max |
d |
L1 |
L2 |
h |
t/T |
d1 |
E1 |
E |
F |
W |
H |
||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||||
LD-P50N1-SS-A2 |
50.00 |
17.00 |
25.00 |
7.00 |
18.15 |
19.05 |
20.00 |
3.00 |
M6 |
25.00 |
40.00 |
45.00 |
53.00 |
26.00 |
|||
LD-P50N3-SS-A2 |
50.00 |
12.00 |
22.23 |
5.90 |
13.95 |
16.55 |
20.00 |
3.00 |
7.00 |
25.50 |
40.00 |
22.00 |
31.00 |
20.00 |
附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。
附件可配装在每一个链节以上的链节间隔,如每偶数链节安装,为了容易进行保养,安装在外链节。
关于附件种类,请咨询隆德技术人员。
型号表示例
LD |
- |
P50N1 |
- |
SS |
- |
2L |
|
A2 |
|
|
(1) |
|
(2) |
|
(3) |
|
(4) |
(1)链条尺寸
(2)链条规格
(3)附件安装间隔:每两节
(4)附件类型
订购方法
标准包装订购
一般按标准包装为单位备常规库存,1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
