卓越的表面光洁度与平整度,优质的合金钢材质增强了耐磨性与滑动性能,适用于高速瓶装线。
相对于881系列,981系列链条的链片间距缩短。83.8毫米的链片用于85毫米宽的节距轨道上,可以减小链片之间的横向间距。
链条可横向弯曲,适用于曲线输送。
可以实现准确的定位和输送,满足对输送精度要求较高的生产工艺。
顶板上可直接负载运输物品,可以使输送的物品平稳地放置在上面。
可用我司881、250系列的链轮和惰轮。
可根据客户需要定制链轮的材质和轮毂部分。
在选择链轮时,需要考虑安装尺寸、速比、扭力等因素,如有需要,请咨询隆德技术人员。
产品广泛参与各类物件的输送,为其输送物料。
在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。
滑型式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

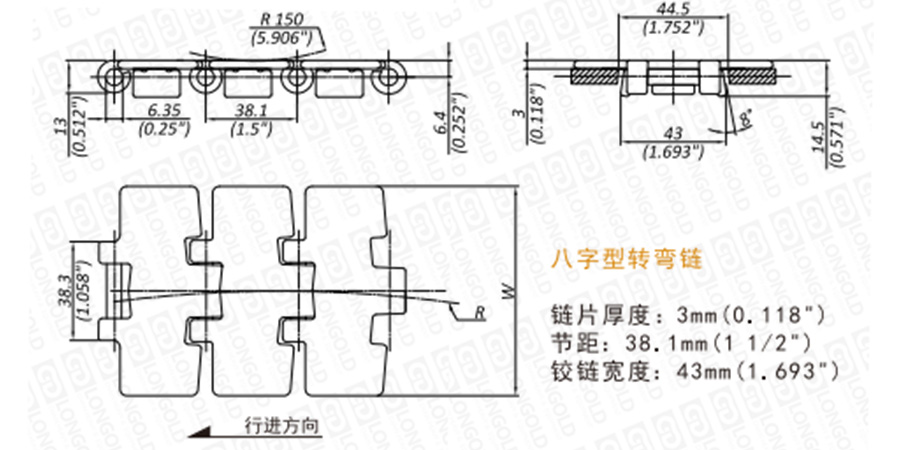

■链条本体结构详见如上图
上图为LD981系列侧弯链的结构图,图纸已标明本体尺寸。
可根据客户的需求,定制规格的种类以及外观颜色,详细请咨询隆德技术人员。
■材质以及部分对应参数
隆德链号
材质
链片宽度
表面光洁度
铰链打磨
转弯半径
参考重量
屈服强度
PDF图纸
DXF图纸
W
Ra
R
链片
销轴
mm
inch
μm
inch
kg/m
lbs/lt
LD981-K826-P
PRIMA(P)
82.60
3.25
0.30
X
457.20
18.00
2.74
1.84
LD981-K838-P
83.80
3.30
0.30
X
457.20
18.00
2.77
1.86
LD981-K1143-P
114.30
4.50
0.30
X
609.60
24.00
3.38
2.27
LD981-K1905-P
190.50
7.50
0.30
X
609.60
24.00
4.82
3.24
注:○表示铰链打磨,X表示铰链未打磨。
LD981 |
- |
K826 |
- |
P |
(1) |
|
(2) |
|
(3) |
(1)链条系列
(2)链片宽度
(3)链片材质
标准包装订购
一般按标准包装为单位备常规库存,1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
