HD981M系列侧弯链

HD981M系列链条为磁性顶板链，型号表示中“M”表示磁性。HD表示销轴硬度增加，能更好的的增强链条的抗拉伸性；特殊的XP链板为侧拉式铰链，有助于减小磁性转弯轨道的磨损性，用于无压力输送。相对于981系列，HD981M系列链条的链片间距缩短。83.8毫米的链片用于85毫米宽的节距轨道上，可以减小链片之间的横向间距。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

卓越的表面光洁度与平整度，优质的合金钢材质增强了耐磨性与滑动性能，适用于高速瓶装线。

为磁性顶板链，相对于981系列，981M系列链条的链片间距缩短。83.8毫米的链片用于85毫米宽的节距轨道上，可以减小链片之间的横向间距。

销轴硬度增加，能更好的的增强链条的抗拉伸性；特殊的XP链板为侧拉式铰链，有助于减小磁性转弯轨道的磨损性，用于无压力输送。

链条可横向弯曲，适用于曲线输送，带磁性，可以吸住一些工件稳定输送。

可以实现准确的定位和输送，满足对输送精度要求较高的生产工艺。

顶板上可直接负载运输物品，可以使输送的物品平稳地放置在上面。

可用我司881、250系列的链轮和惰轮。

可根据客户需要定制链轮的材质和轮毂部分。

在选择链轮时，需要考虑安装尺寸、速比、扭力等因素，如有需要，请咨询隆德技术人员。

产品广泛参与各类物件的输送，为其输送物料。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

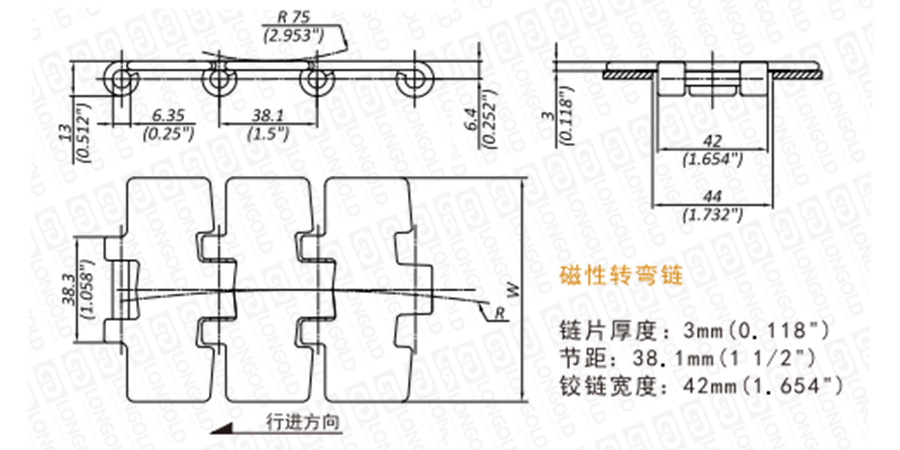

■链条本体结构详见如上图

上图为LDHD981M系列侧弯链的结构图，图纸已标明本体尺寸。

可根据客户的需求，定制规格的种类以及外观颜色，详细请咨询隆德技术人员。


■材质以及部分对应参数

隆德链号

材质

链片宽度

表面光洁度

铰链打磨

转弯半径

参考重量

屈服强度

PDF图纸

DXF图纸

W

Ra

R

链片

销轴

mm

inch

μm

mm

inch

kg/m

lbs/lt

LDHD981M-K826-XP

PRIMA(P)

硬化马氏体不锈钢

82.60

3.25

0.20

○

500.00

19.69

2.44

1.64

请咨询

请咨询

请咨询

HD981M-K838-XP

83.80

3.30

0.20

○

500.00

19.69

2.47

1.66

LDHD981M-K1143-P

PRIMA(P)

硬化马氏体不锈钢

114.30

4.50

0.30

○

500.00

19.69

3.07

2.06

LDHD981M-K1905-P

190.50

7.50

0.30

○

500.00

19.69

4.47

3.01

注：○表示铰链打磨，X表示铰链未打磨。


型号表示例


LDHD981M
 - K826
 -
 XP
（1）
（2）
（3）


（1）链条系列

（2）链片宽度

（3）链片材质


订购方法


标准包装订购

一般按标准包装为单位备常规库存，1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
